機器一覧・料金表

令和4年度東葛テクノプラザ機器貸付料

  • 利用時間は1時間単位です(最少時間は1時間です)
  • 午前、午後にわたって利用する場合、昼休み時間は利用時間に含みます
  • No4 電波妨害測定装置 は、No1 電波暗室 と同時使用になります
  • No5 放射・伝導イミュニティ試験装置 は、No2 小型電波暗室 と同時使用になります
  • No11~14の機器は、No3シールドルームと同時使用になります
  • No83~89は1時間増すごとの料金が24時間を境に異なります
  • 支払方法:(公財)千葉県産業振興センターから郵送される納入通知書により、期限までに千葉県指定金融機関(千葉銀行本・支店)で納入してください(ご利用後窓口にて現金払いも可)
  • 試験機器利用要領はこちらをご覧ください
  • PDFファイルはこちらをご覧ください
  • 表示注
  • 使用料(*1) 使用料(円):最初の1時間
  • 使用料(*2) 使用料(円):1時間増すごとの金額.()内は24時間を越えた場合
Num.
機器名
メーカー
型式・規格
使用料(*1)
使用料(*2)

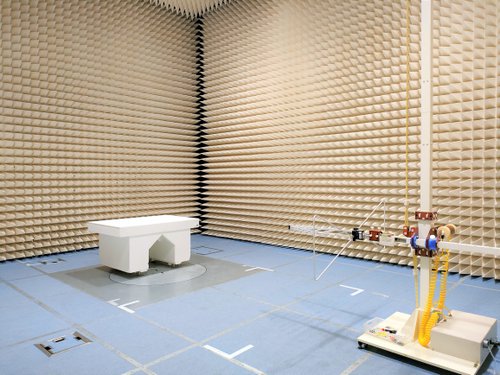

1
電波暗室
大塚サイエンス(株)
3m法
4,820
4,430
電気・電子機器から放出される電磁波を正確に測定するために外来からの電磁波を遮断し、内部での電磁波の反射を防いだ部屋です。 VCCI に登録されています。
2
小型電波暗室
大塚サイエンス(株)
3m法
3,470
3,080
空間、電源・通信ケーブルを伝搬する電磁波を電気・電子機器が受けることにより、機器誤動作などの不具合が発生しないかどうかを試験する為の部屋です。 暗室外からの電磁波を遮断し、暗室内での電磁波の反射を防いだ部屋です。

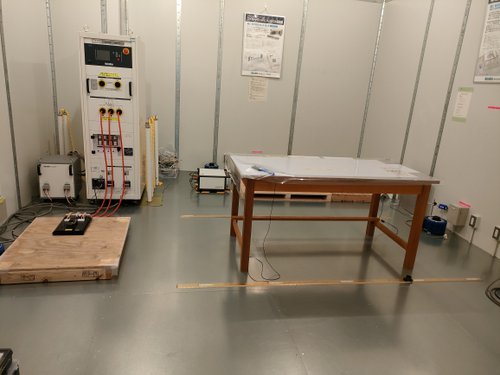

3
シールドルーム
大塚サイエンス(株)
80dB
1,170
780
外部からの電磁波侵入や内部からの電磁波漏洩を低減するための部屋です。シールドルーム内にて、静電気試験、ファストトランジェント/バースト試験、雷サージ試験、電源周波数磁界試験を行います。
4

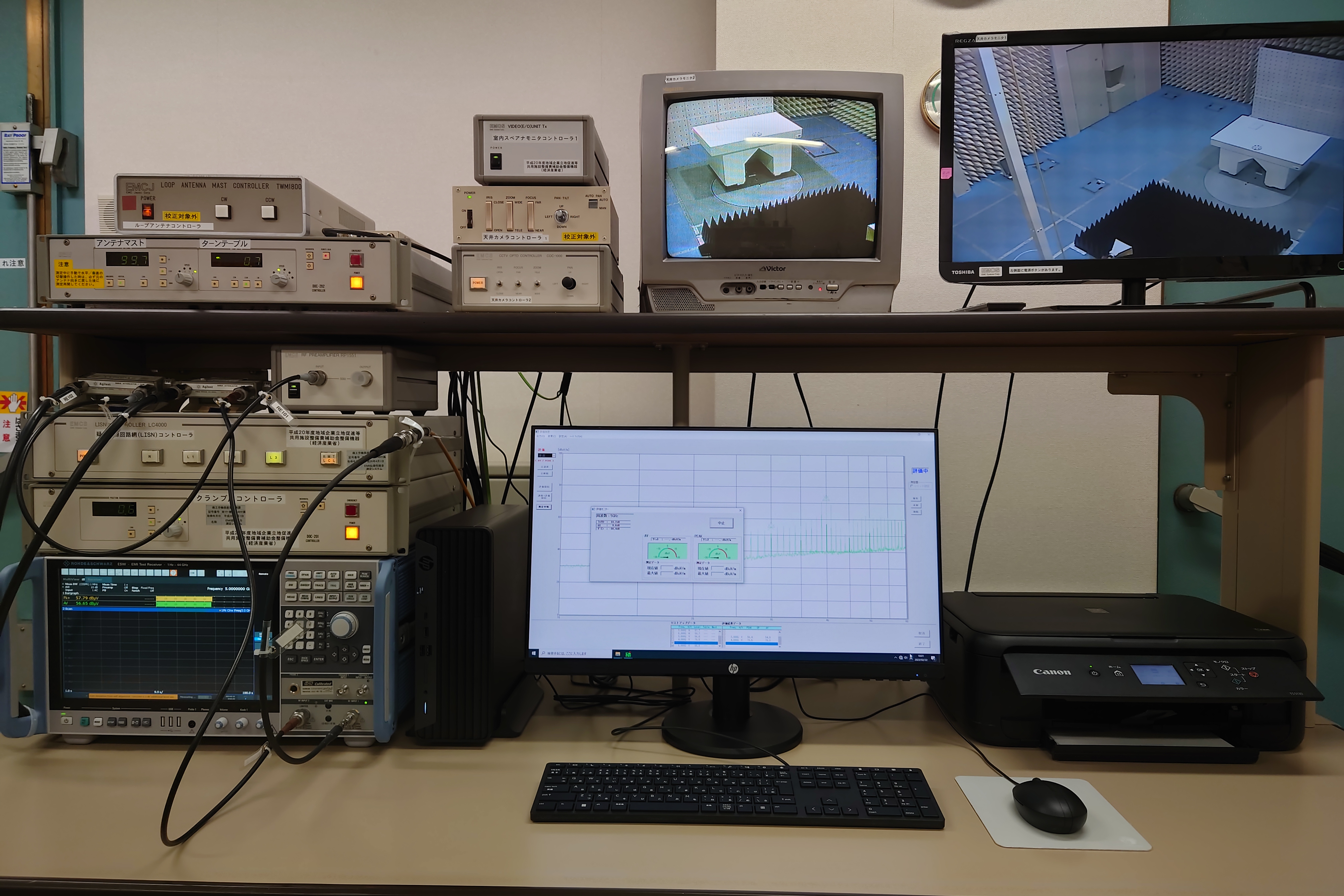

電波妨害測定装置
ローデ・シュワルツ社
ESU-26他
3,910
3,520
電波暗室で機器から放射される電磁波を正確に測定する装置です。電波暗室とセットで使用します。
5
放射・伝導イミュニティ試験装置
(株)東陽テクニカ
TS5000シリーズ
4,060
2,870
電気・電子機器に電磁波を浴びせ、電磁波によって機器が誤動作を起こすかどうかを試験する装置です。 IEC61000-4-3、4-6対応。

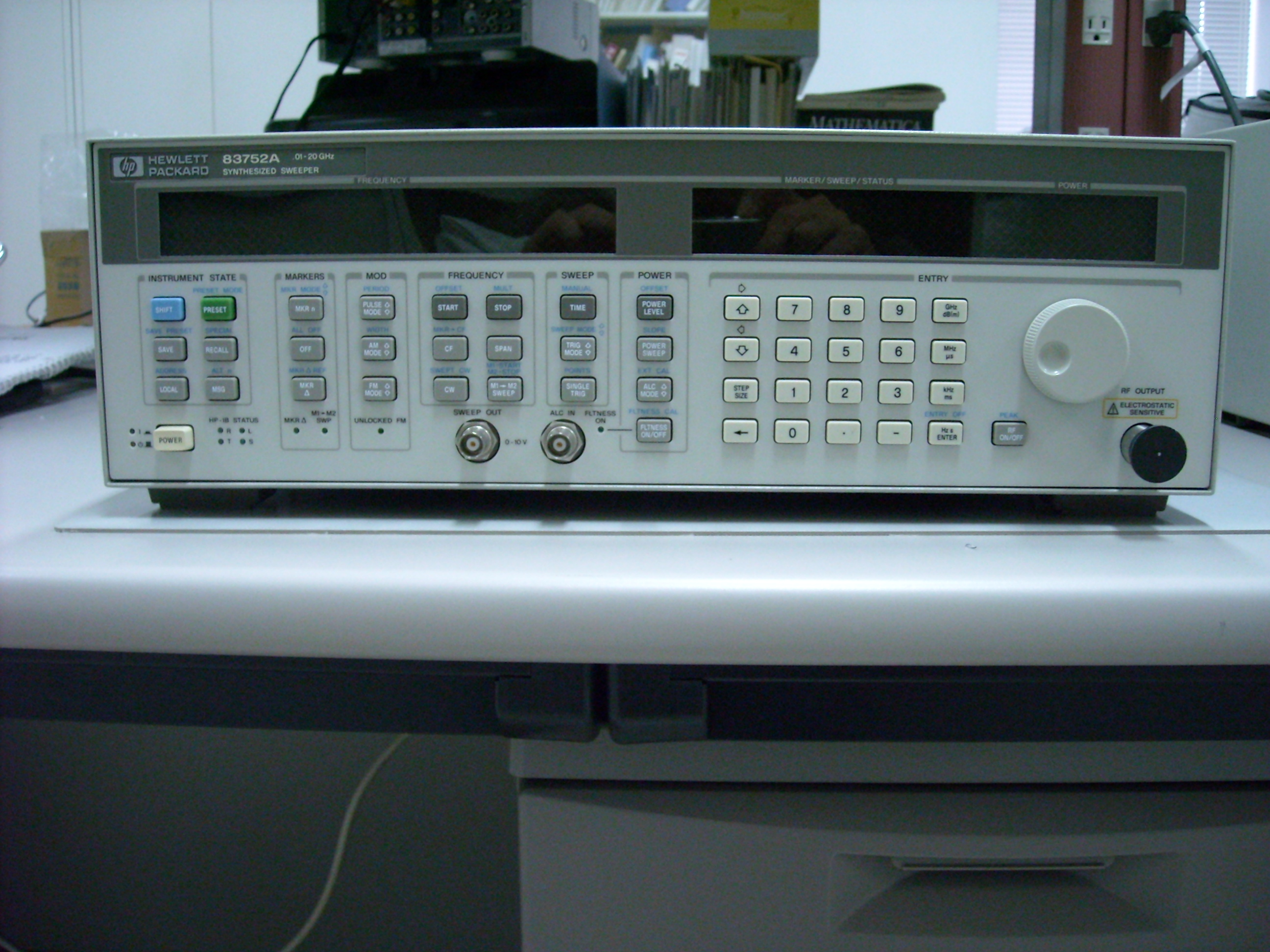

6
マイクロ波信号発生器
日本ヒューレット・パッカード(株)
83752A
580
190
7

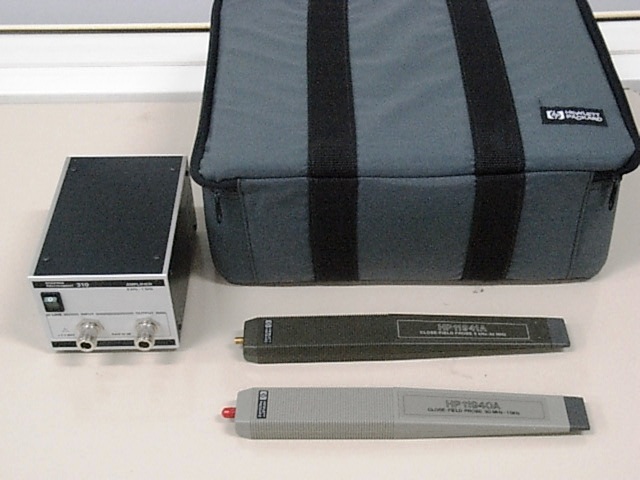

近磁界プローブセット
日本ヒューレット・パッカード(株)
11945A
820
30
未校正。

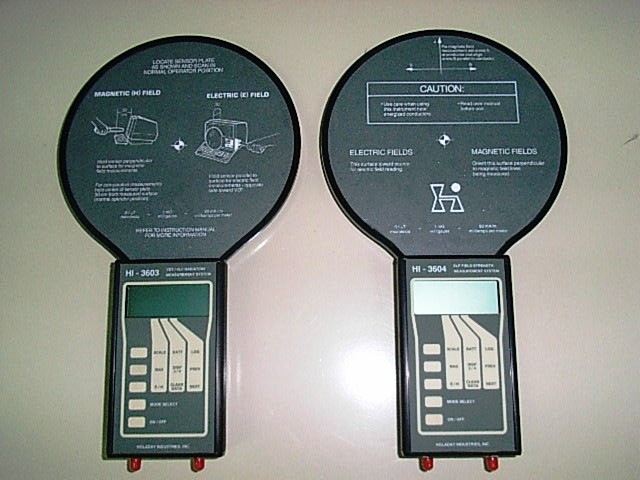

8
電磁界モニター計
ホラディ社
ELF/VLF
840
50
未校正。
9

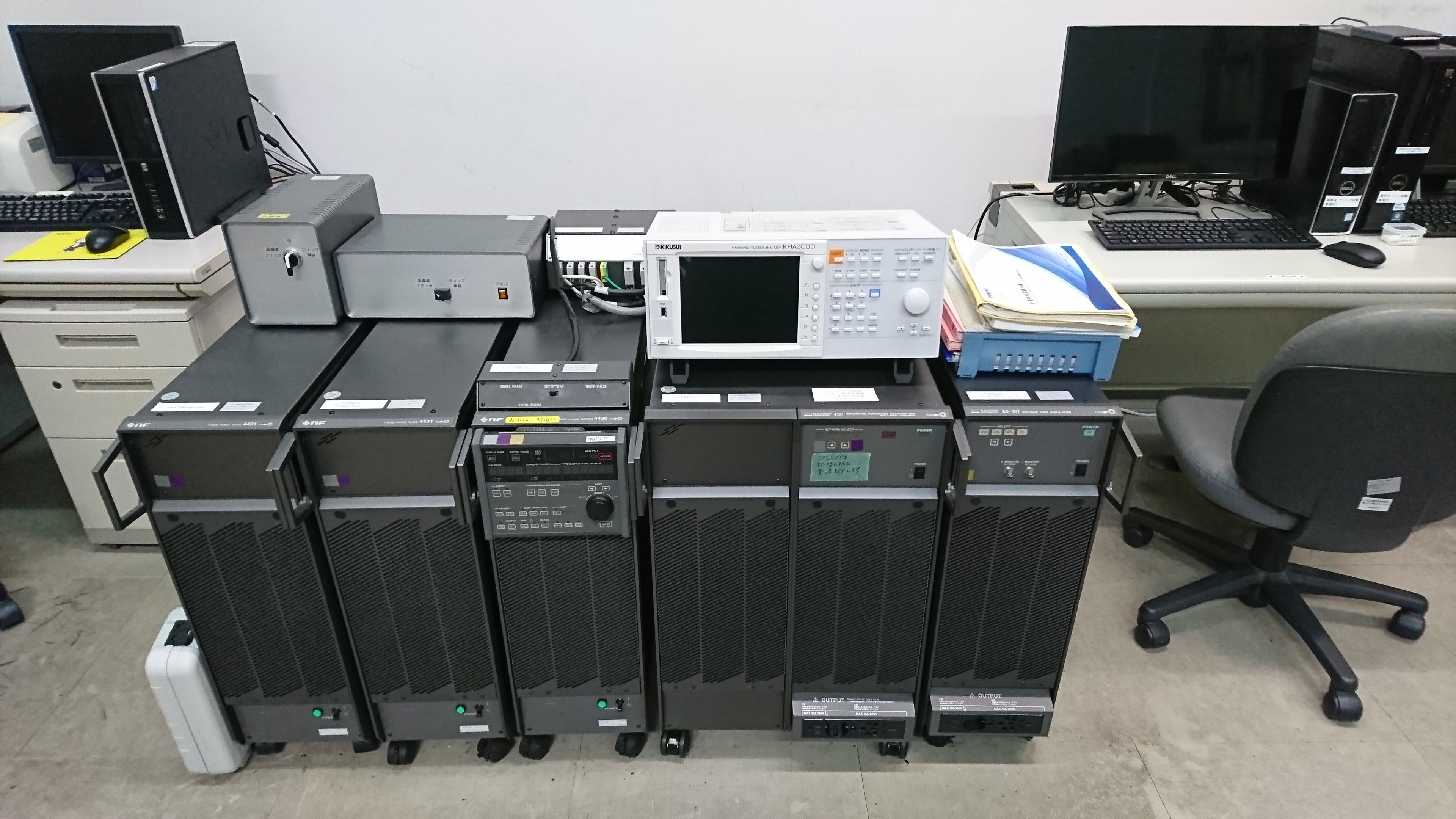

電源高調波・フリッカ試験器
菊水電子工業(株)
KHA3000他
2,000
810
電気機器が配電系統に発生させる電源高周波電流や、電気機器の負荷変動により、配電系統に生じる電圧変動(フリッカ)を測定する試験器です。 IEC61000-3-2、3-3対応。

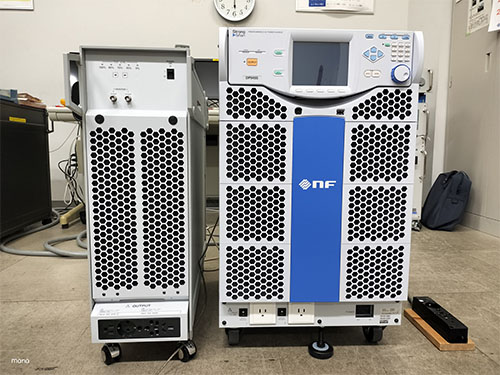

10
電圧ディップ試験器
(株)ノイズ研究所
VDS-2002
1,500
310
低電圧電源回路網に接続された電気及び電子機器が、停電・電圧変動等に対して誤動作を起さないかどうかを評価する規格に対応した試験装置です。 IEC 61000-4-11対応。ACは単相のみです。

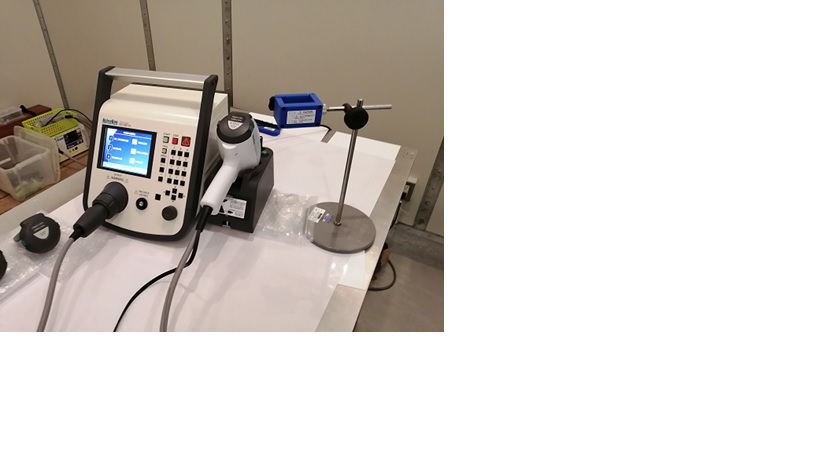

11
静電気許容度試験装置
(株)ノイズ研究所
ESS-S3011A
1,370
180
動作中の機器に静電気の放電を与え、その機器が誤動作しないかを試験する装置です。人体や物体からの静電気放電現象を想定した規格に対応した試験装置です。IEC61000-4-2、ISO10605対応。
12

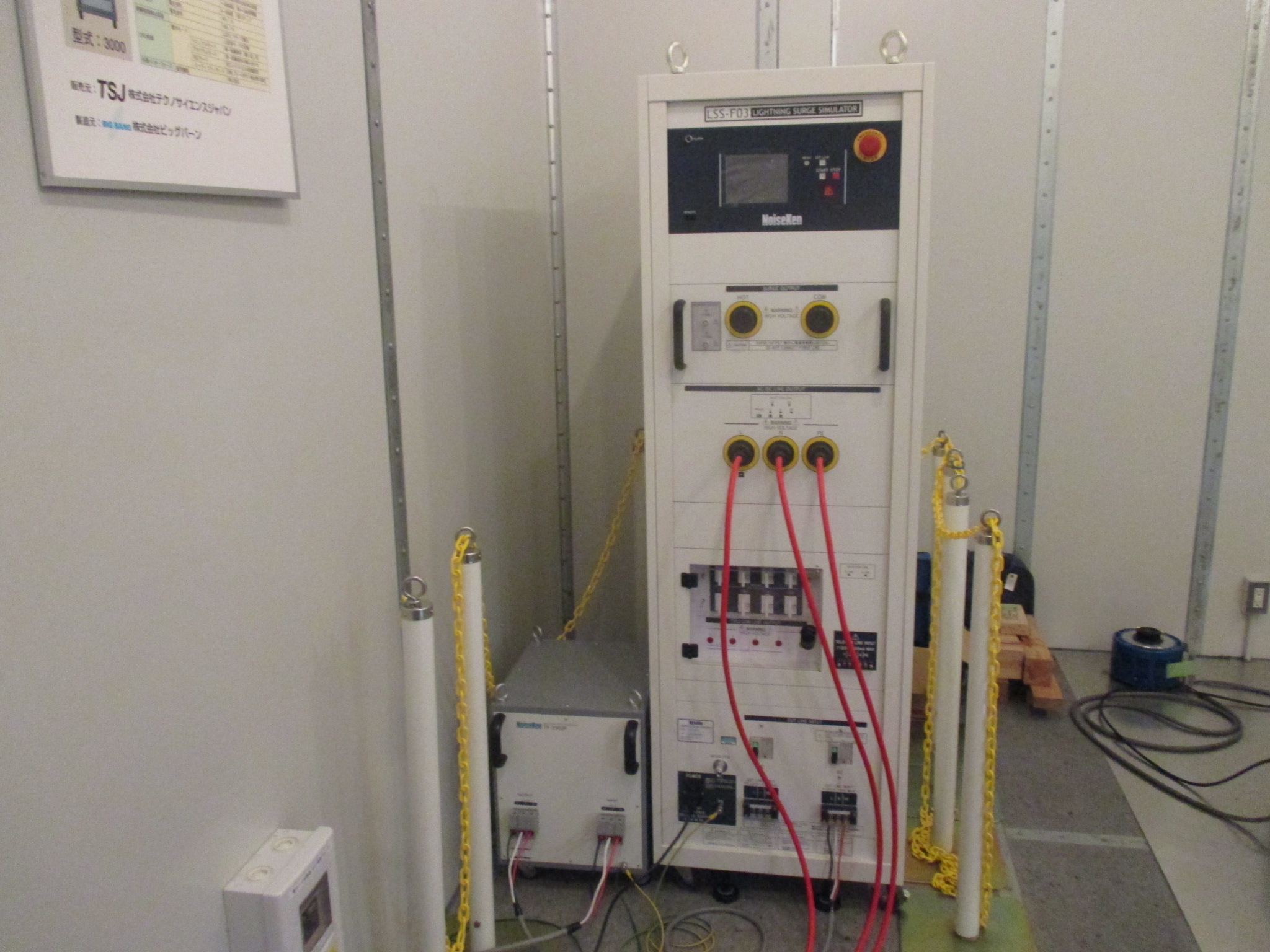

雷サージ許容度試験装置
(株)ノイズ研究所
LSS-F03C1
1,690
500
落雷など連続的な高電圧・大電流を与えた場合の、機器の誤動作を試験する装置です。落雷時、建物中の電気・電子機器が受ける影響を想定した規格に対応した試験装置です。 IEC61000-4-5対応。ACは単相のみです。
13

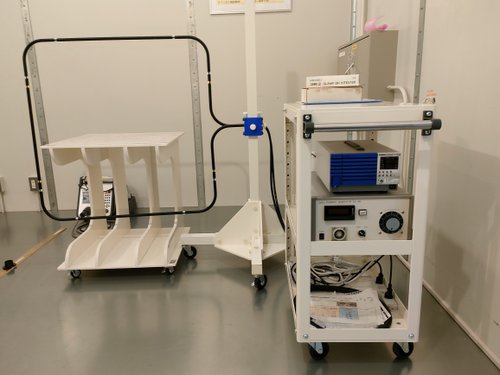

電源周波数磁界試験装置
(株)EMCシステムズ
1m×1m標準誘導コイル
1,050
260
低周波の電磁波を与えたときの機器の誤動作を試験する装置です。高圧送電線などからの放射される電磁波を想定した規格に対応した試験装置です。 IEC61000-4-8対応。

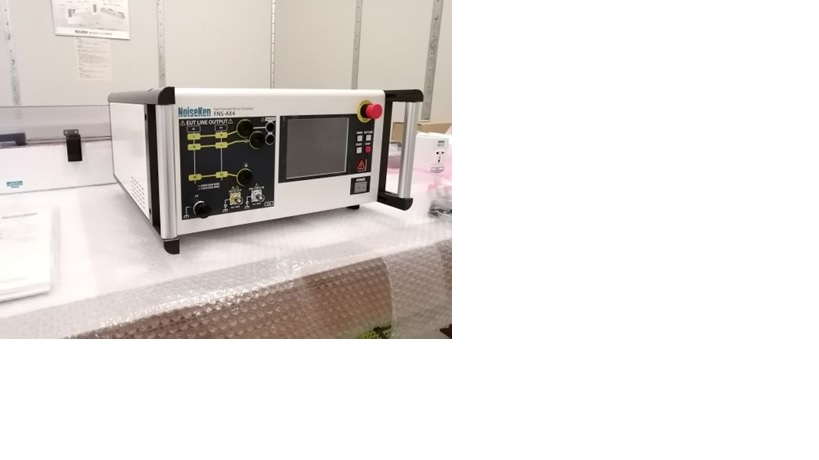

14
ファスト・トランジェント/バースト試験装置
(株)ノイズ研究所
FNS-AX4-A20
1,390
200
繰り返しの速い電気ノイズを機器の電源や通信線に与え、誤動作しないかを試験する装置です。機器から発生する電気ノイズがラインを通って他の機器を誤動作させるような現象を想定した規格に対応した試験装置です。 IEC61000-4-4対応。
15

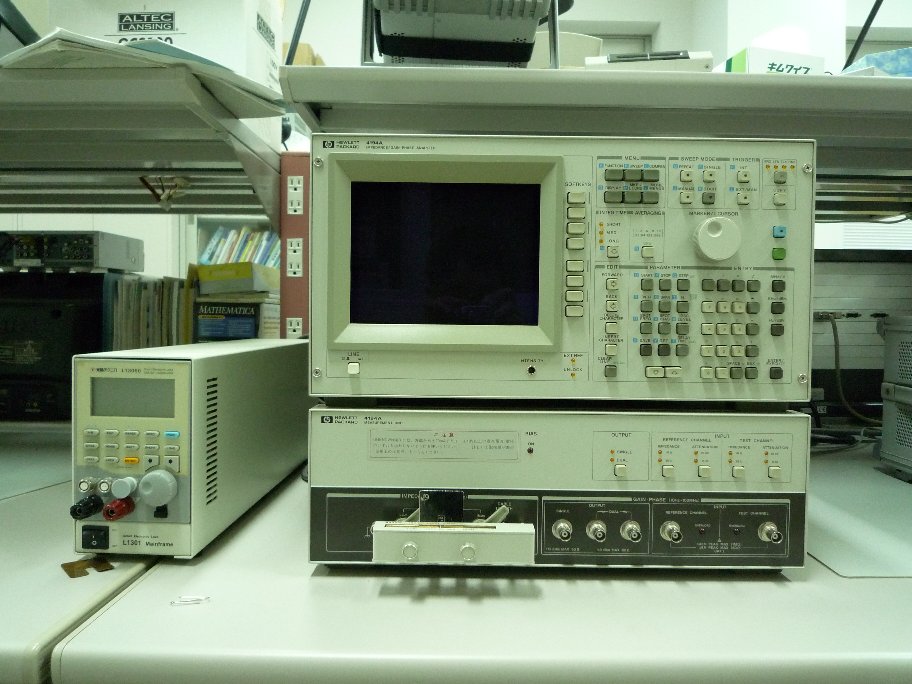

インピーダンス・アナライザ
日本ヒューレット・パッカード(株)
4194A
1,060
270
電子部品に高周波の交流電流を流したときの、インピーダンス特性を調べる装置です。セラミック、半導体およびアンプ等の電子部品や回路などの開発に使用できます。

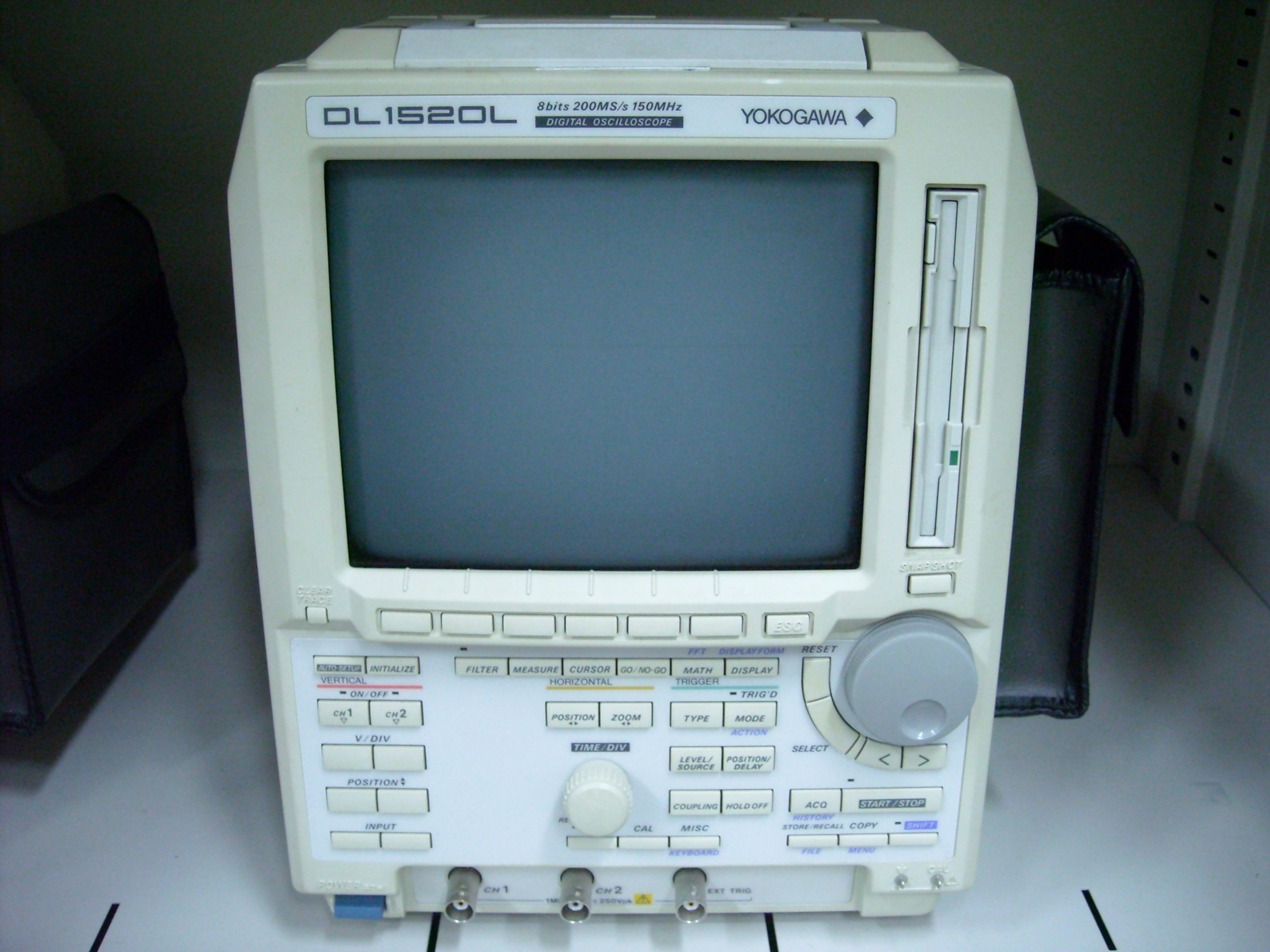

16
汎用2chオシロスコープ
横河電機(株)
DL1520L
860
70
17

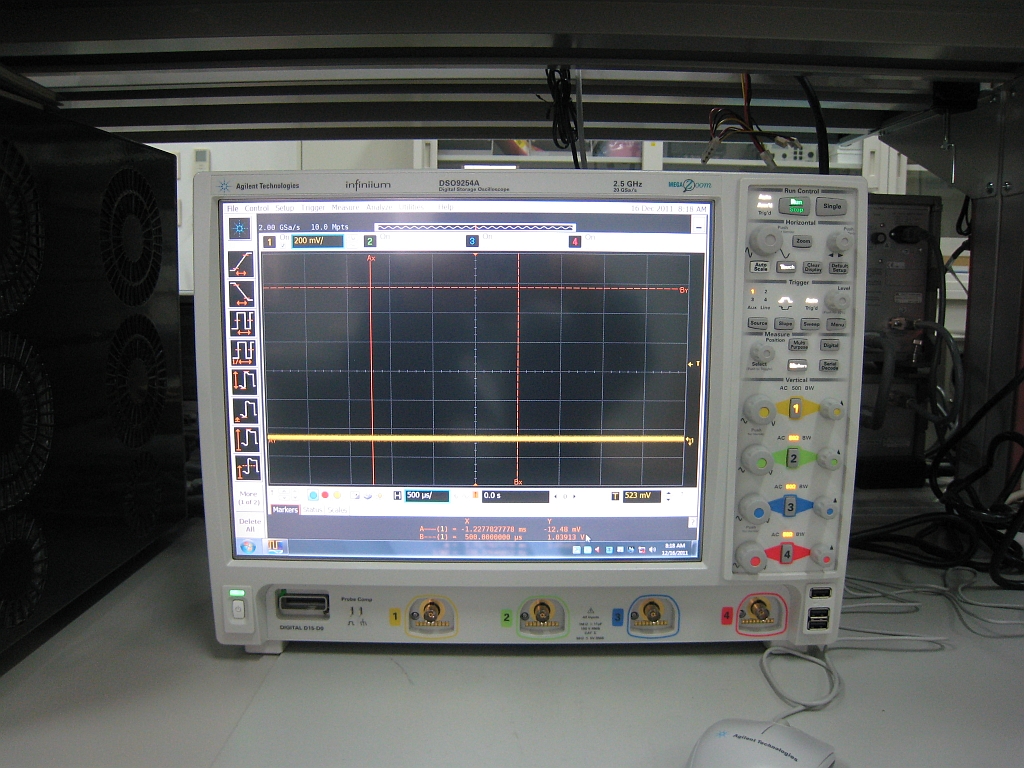

広帯域オシロスコープ
アジレント・テクノロジー(株)
DSO 9254A
1,050
260
様々な電子・電子機器の開発・製造において電圧波形を観測する基本測定機器です。高周波数で動作するデジタル機器などの測定や、問題となる非常に短時間な単発ノイズの測定も可能です。
2.5GHz、20Gサンプル/秒
18

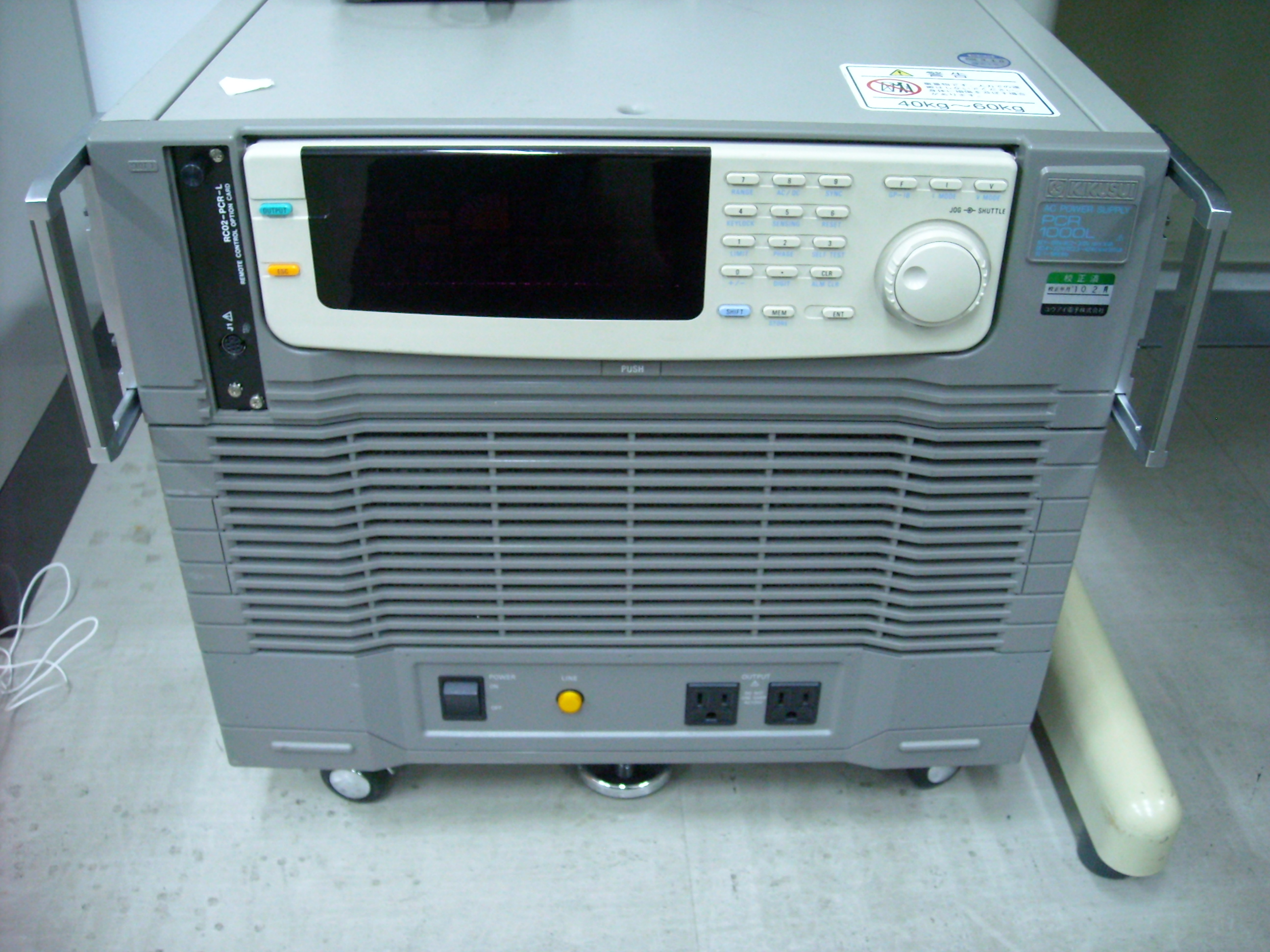

交流安定化電源
菊水電子工業(株)
PCR-1000L
790
110
・出力定格ACモード
電圧:1~150V/2~300V
(出力100V/200Vレンジ)
最大電流:10A/5A
電力容量:1kVA
周波数:1~999.9Hz

・出力定格DCモード
電圧:1.4~212V/2.8~424V
(出力100V/200Vレンジ)
最大電流:5A/2.5A
電力容量:500VA
19

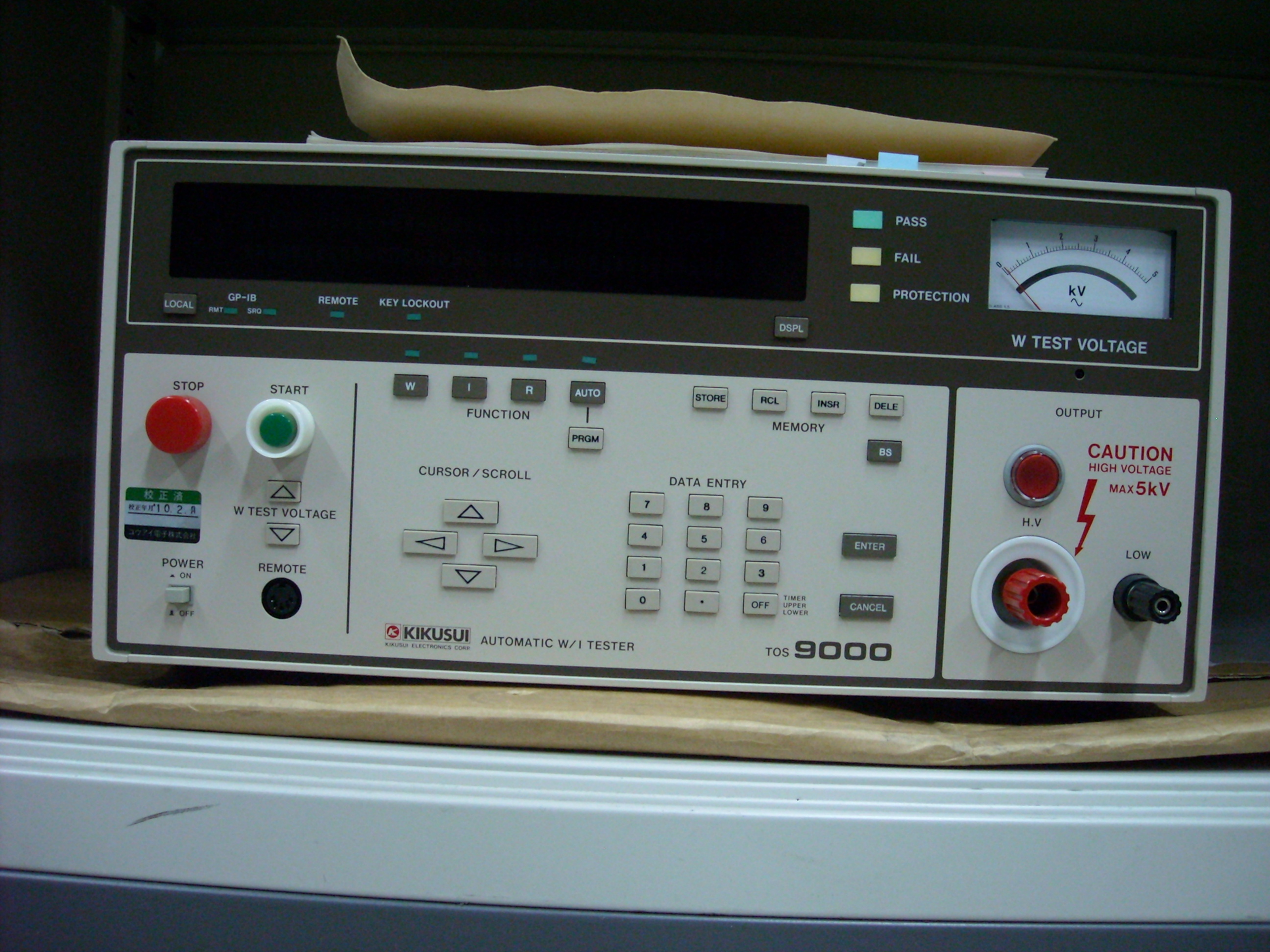

絶縁抵抗計/耐電圧試験機
菊水電子工業(株)
TOS9000
850
60
・耐圧試験器部 AC 0.2~5kV、200VA
・絶縁抵抗試験器部
測定電圧:DC負極性50~1000V
測定範囲:1~9999MΩ
20

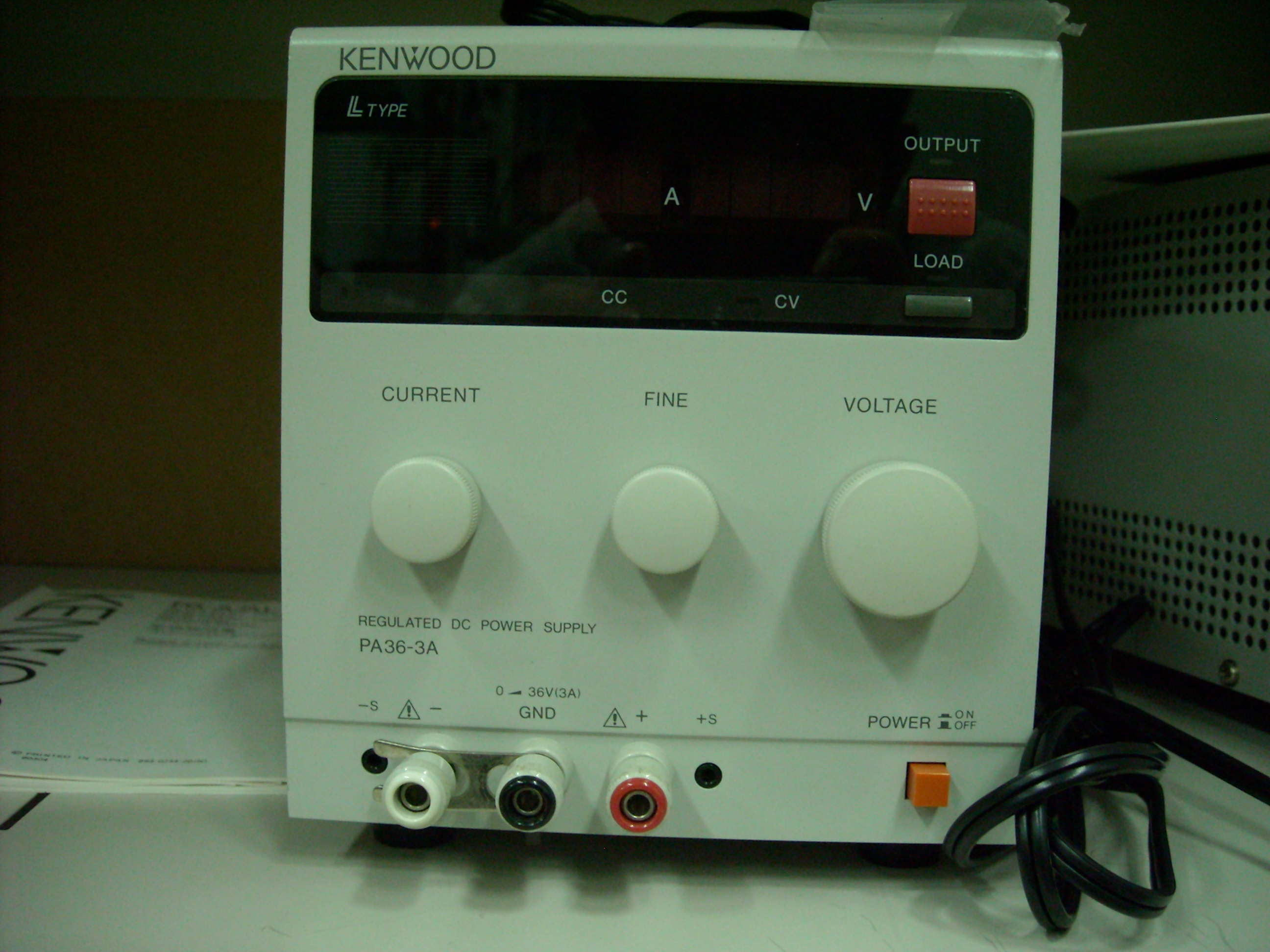

小型直流電圧電源
(株)ケンウッド・ティ・エム・アイ
PA36-3AL
400
10
未校正。
21
ネットワークアナライザ
日本ヒューレット・パッカード(株)
8753E
1,360
570
携帯電話やPHSなど通信機器の電子回路網の周波数特性を測定する機器であり、電子部品の電力損失の特性などを測定できます。信号伝送路の特性改善、応用に役立てられます。
22

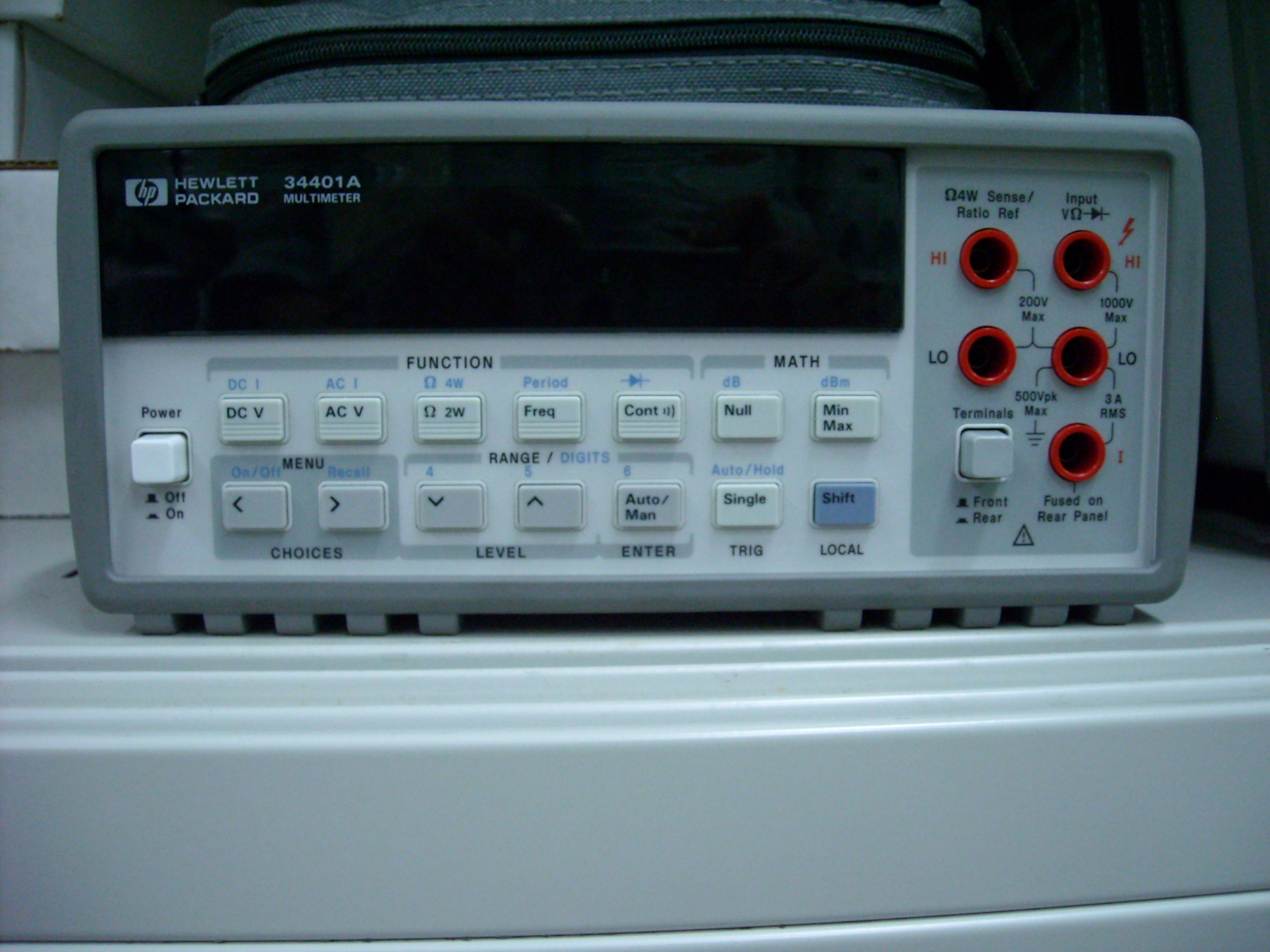

デジタルマルチメータ
日本ヒューレット・パッカード(株)
34401A
400
10
未校正。
23

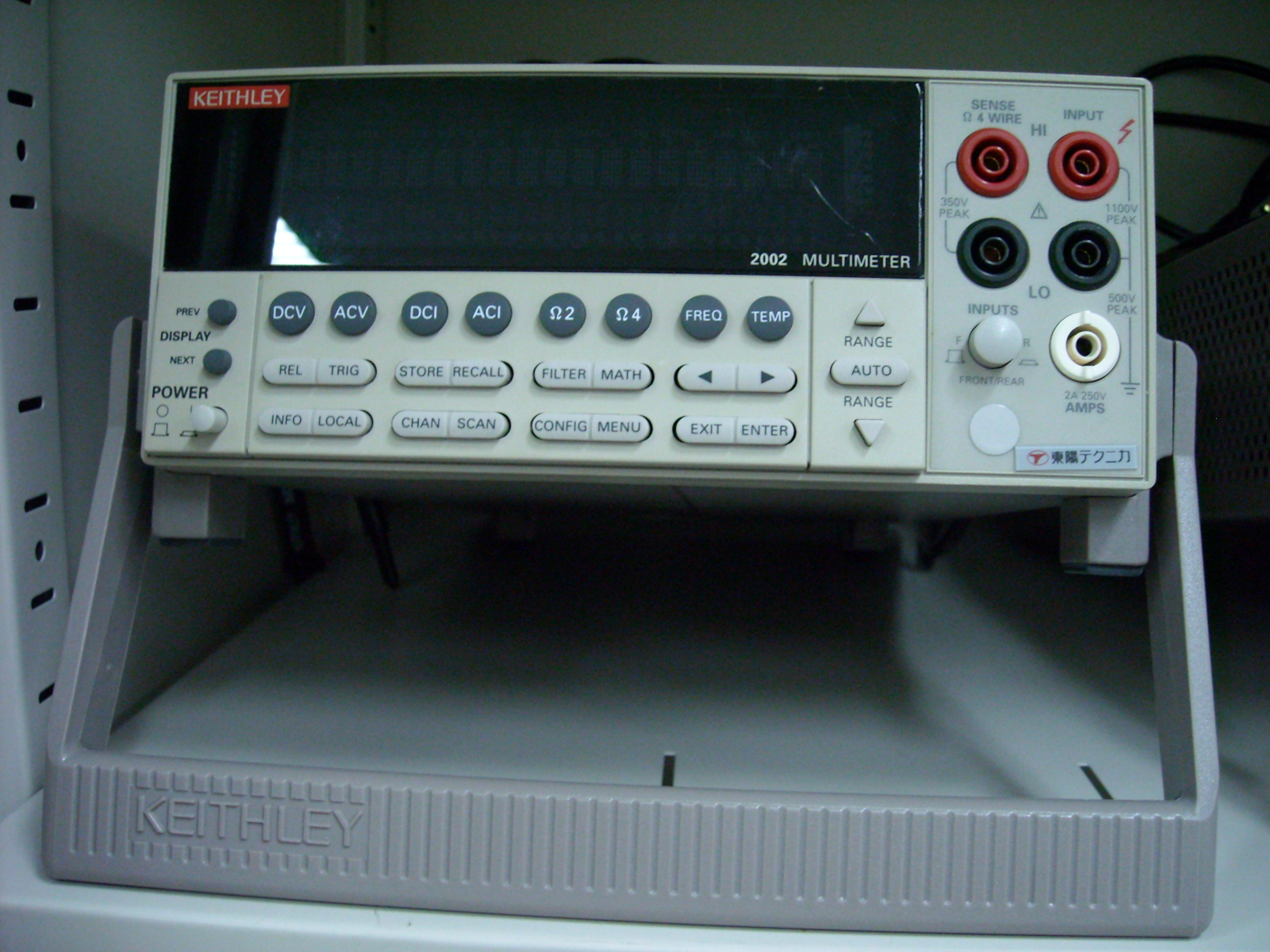

スーパーDMM
(株)東陽テクニカ
KETHLEY2002
450
60
未校正。

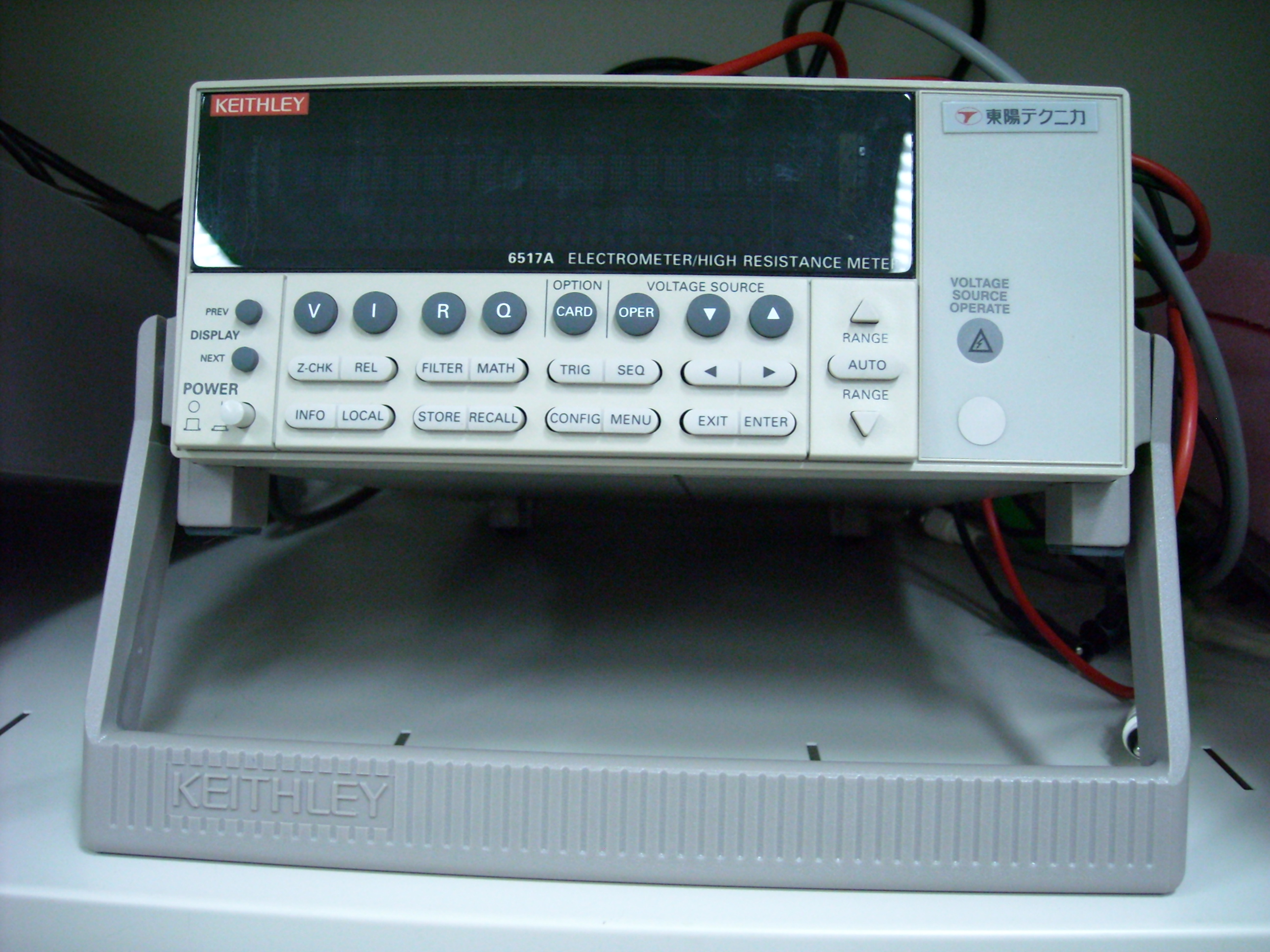

24
エレクトロメータ
(株)東陽テクニカ
KETHLEY6517A
850
60
未校正。

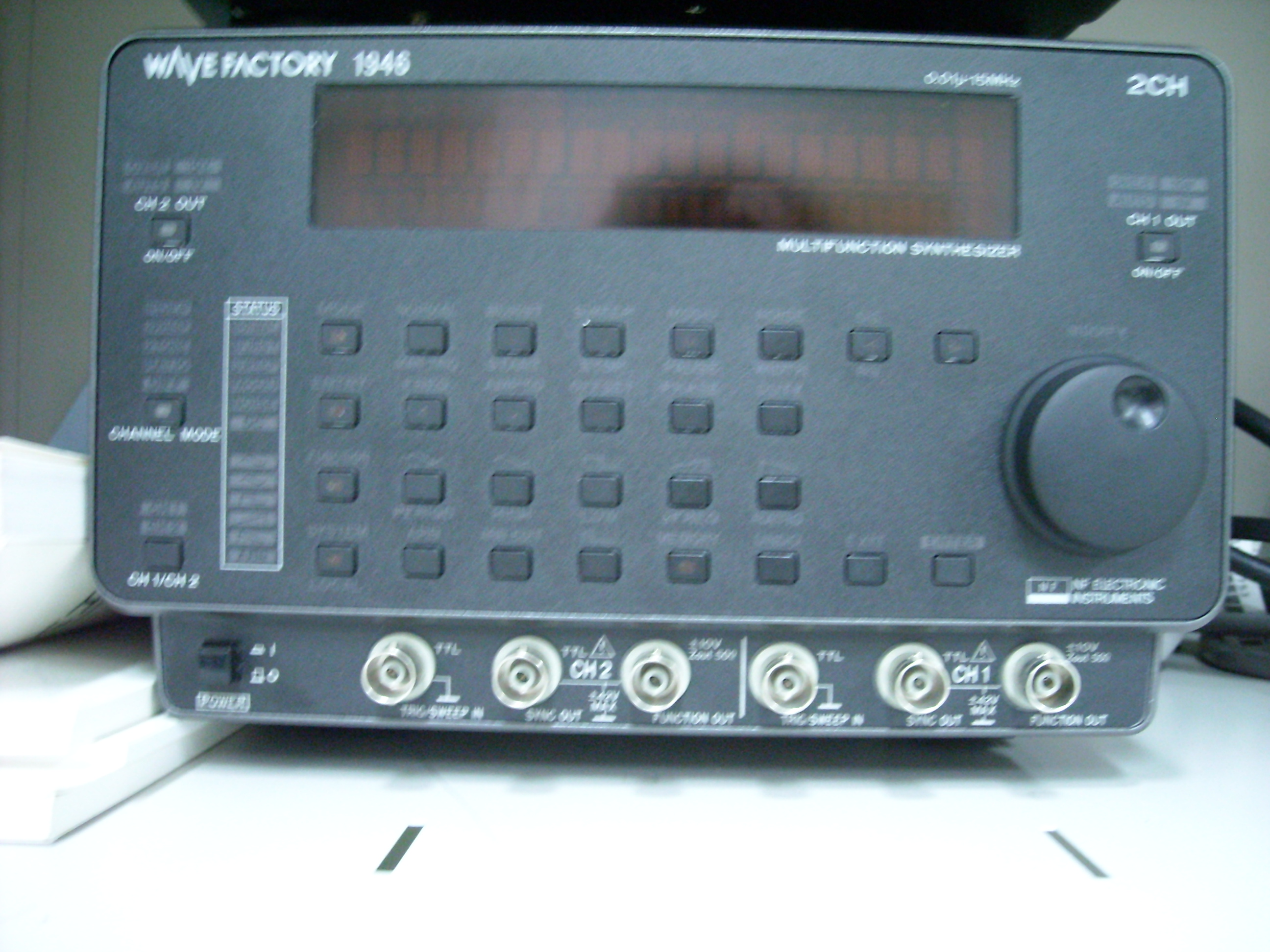

25
ファンクションジェネレータ
WAVEFACTORY社
1946
410
20
未校正。
26

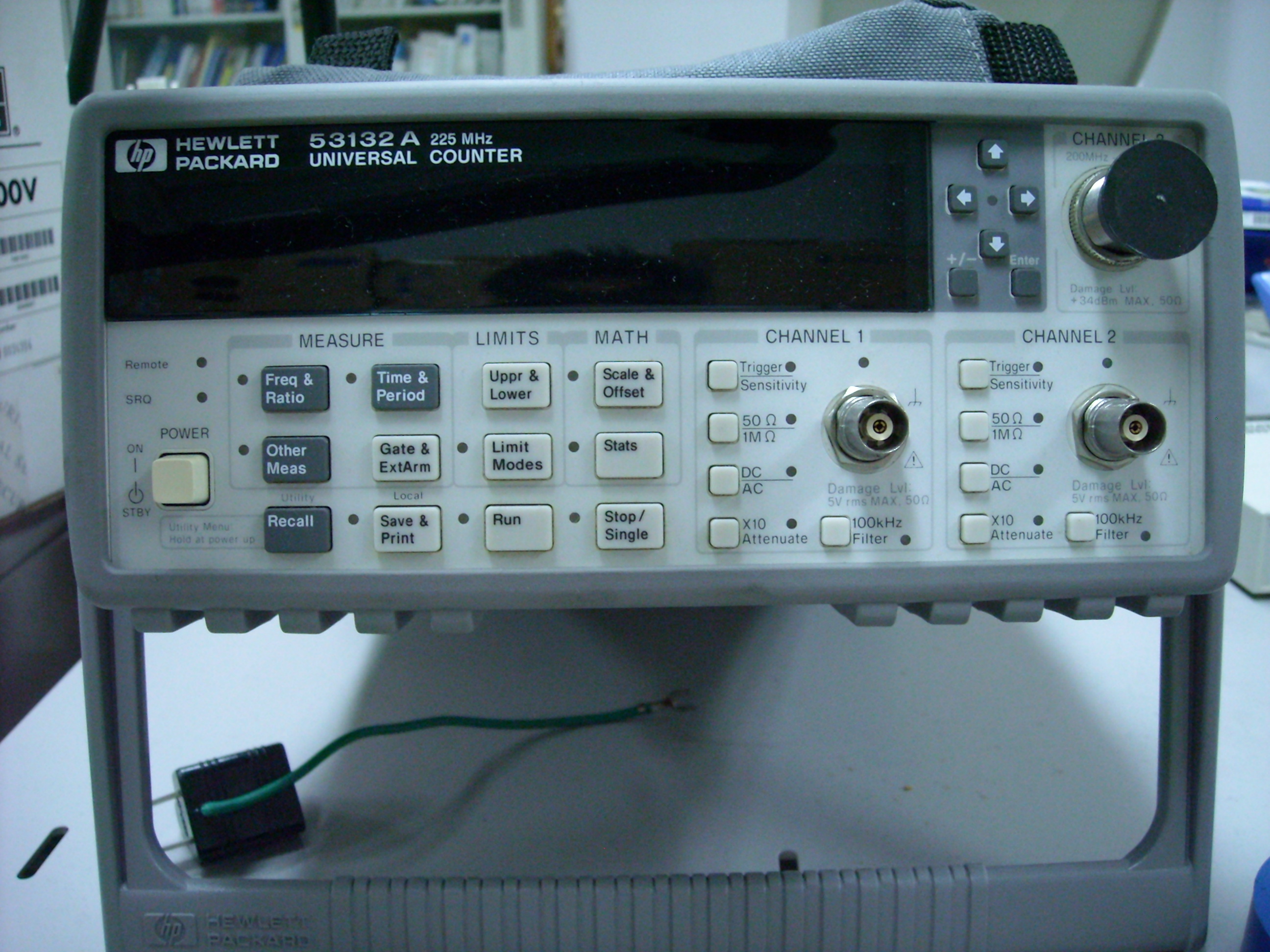

ユニバーサルカウンタ
日本ヒューレット・パッカード(株)
53132A
440
50
未校正。
27

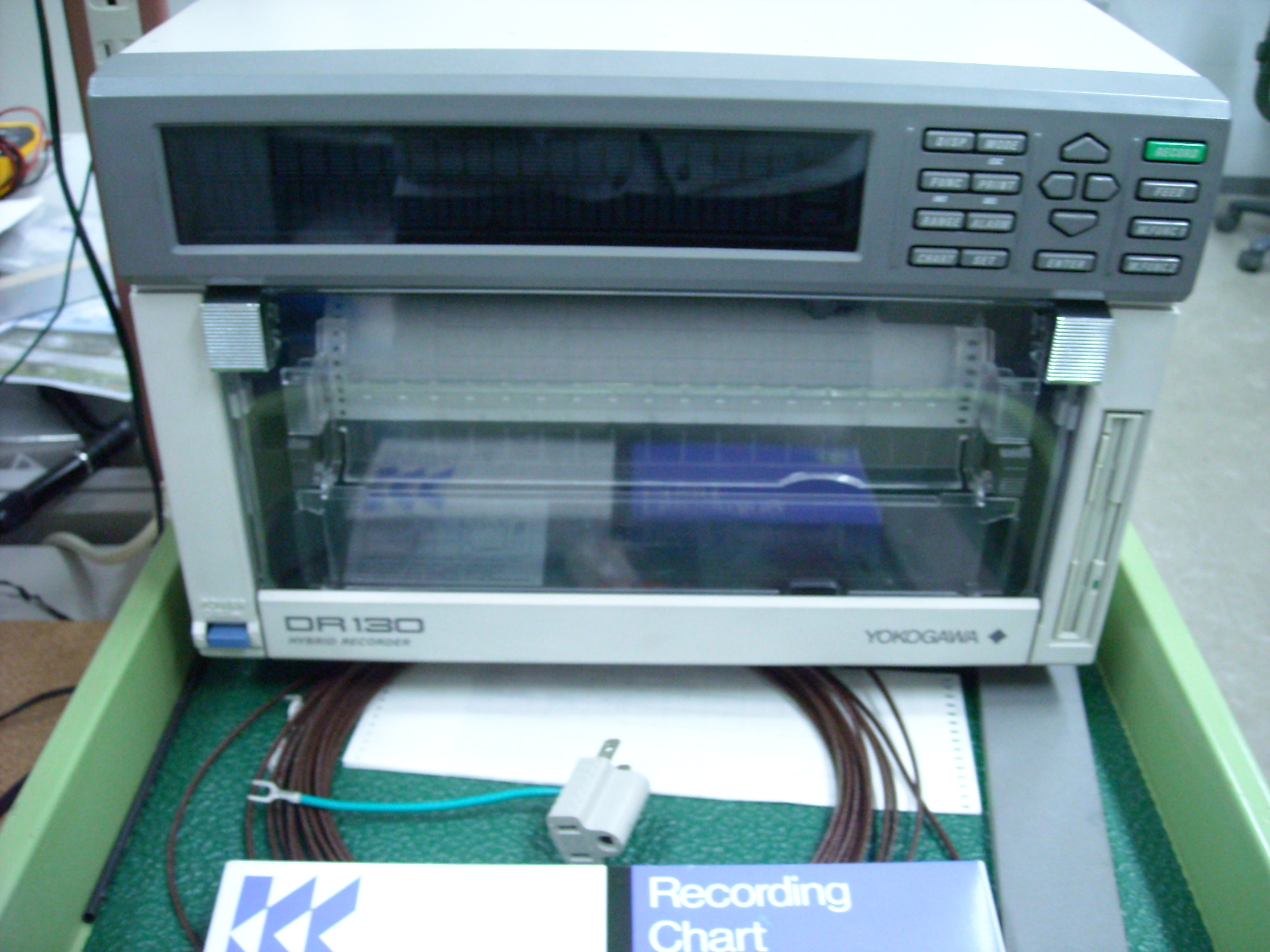

ハイブリッド・レコーダ
横河電機(株)
DR-130
460
70
28

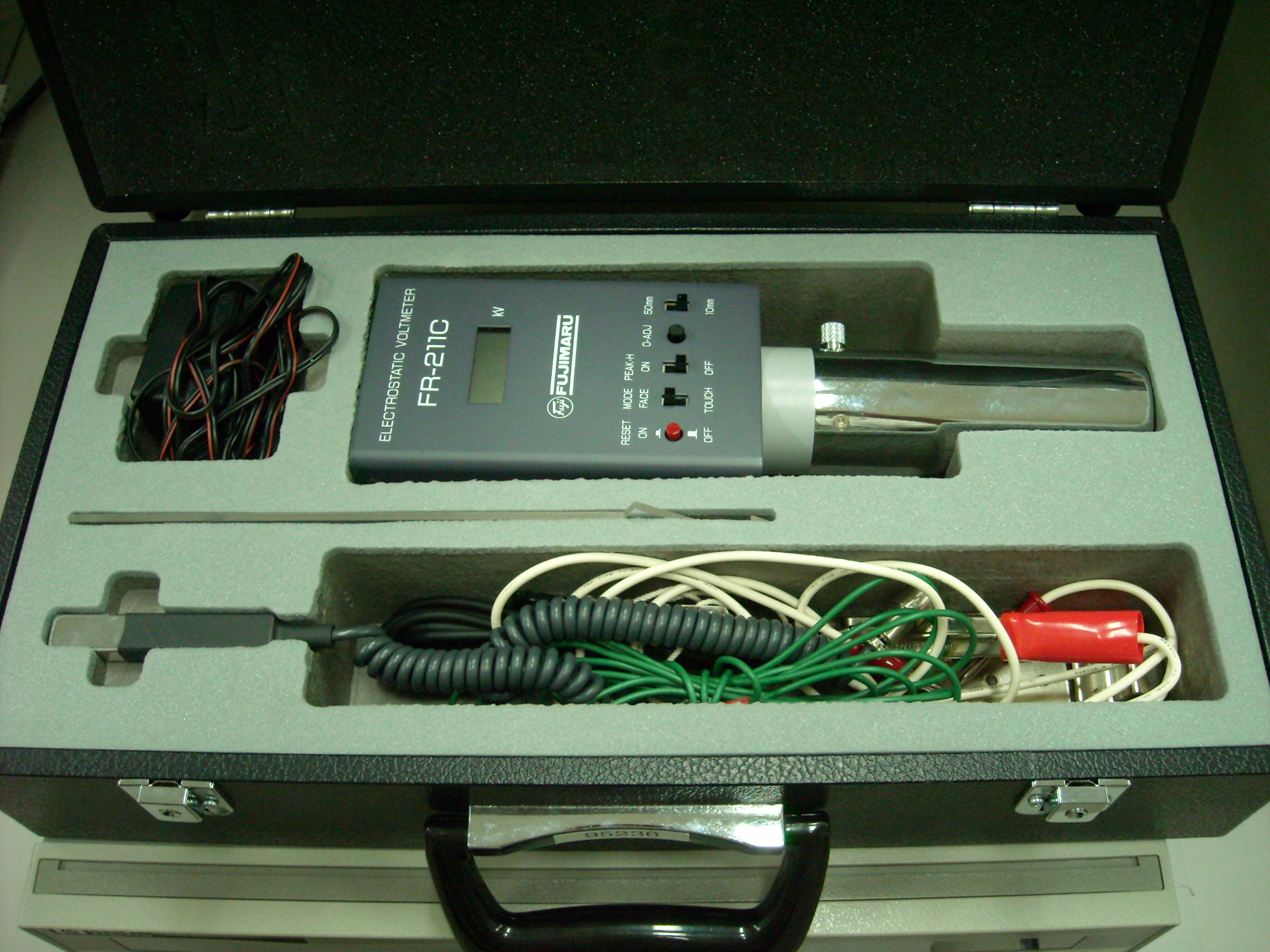

静電気人体電位・表面電位測定機
富士丸化学工業(株)
FR-211C
900
110
未校正。
29

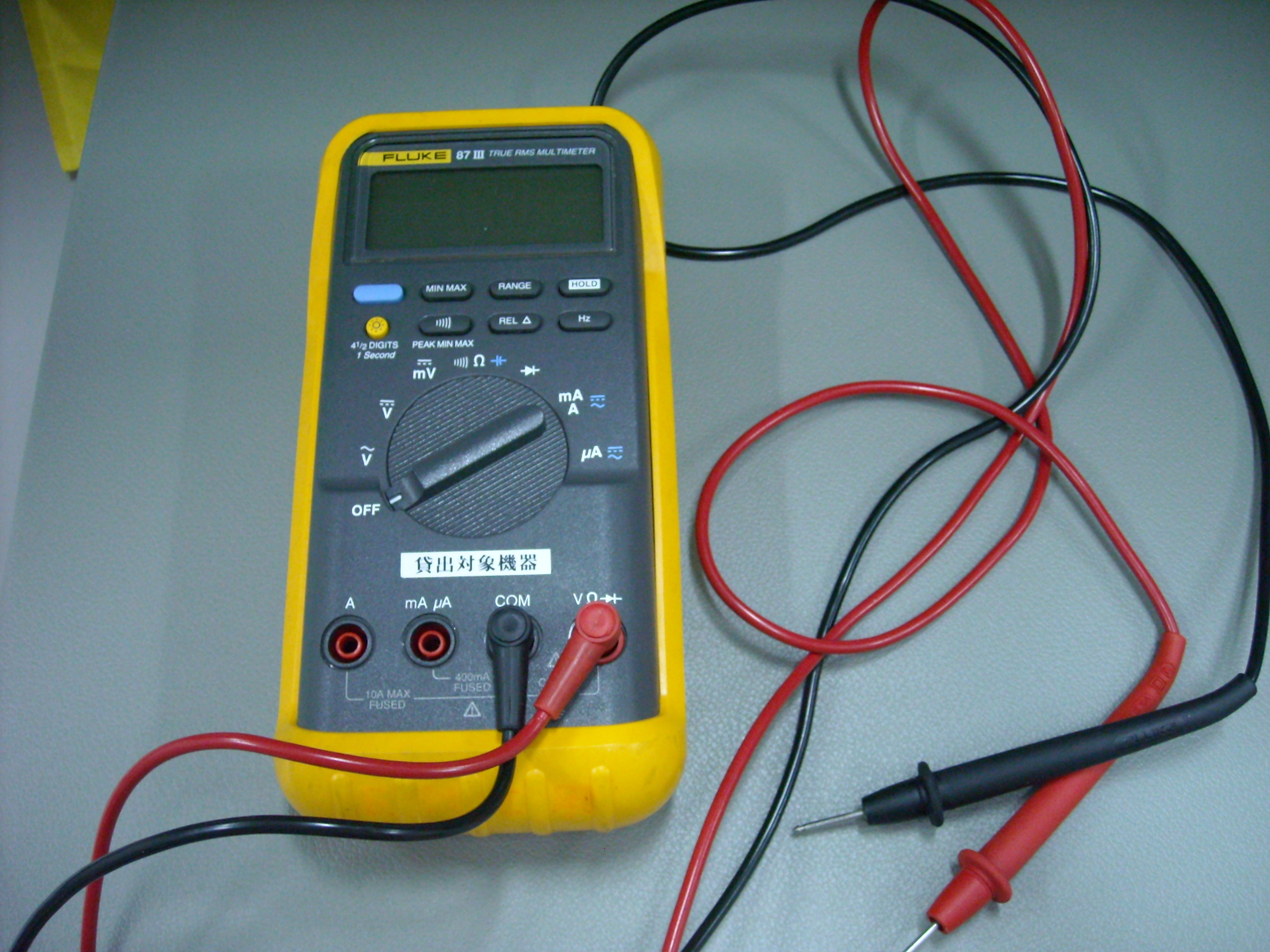

ハンディヘルドマルチメータ
Fluke社
87Ⅲ
400
10
未校正。
30
高速マルチレコーダー
横河電機(株)
DL750
1,380
190
未校正。

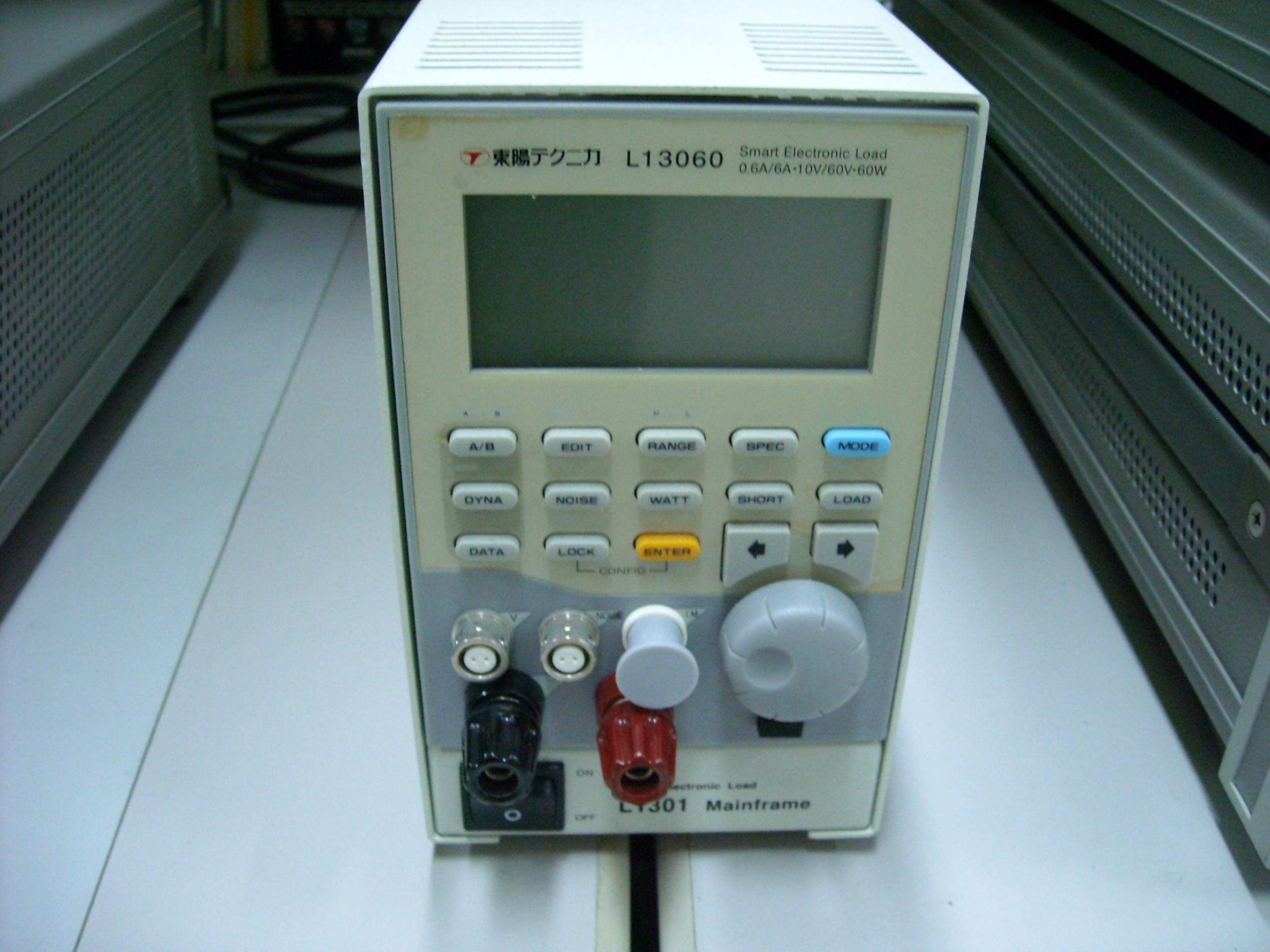

31
電子負荷装置
(株)東陽テクニカ
L13060
1,270
80
未校正。
32

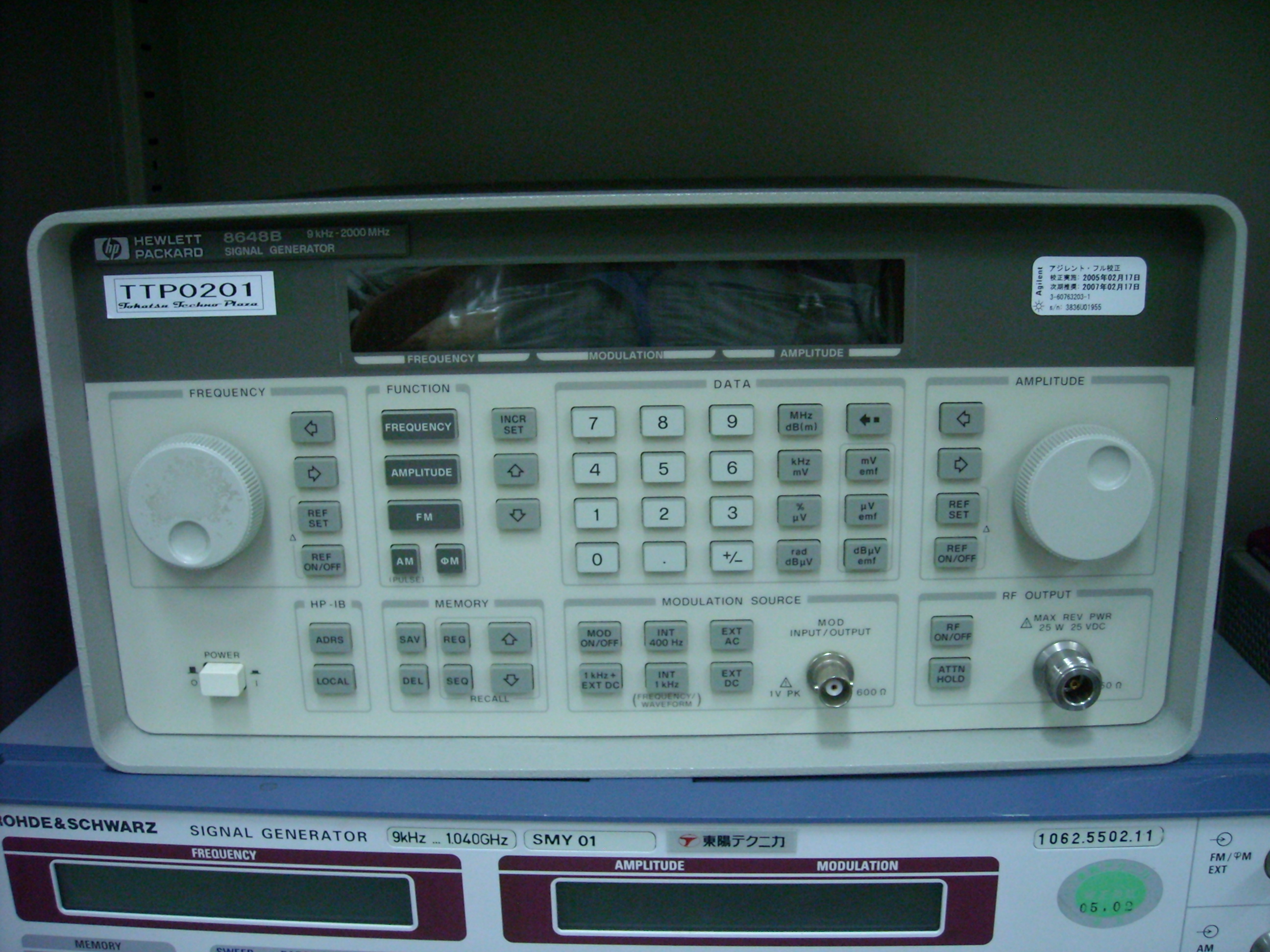

標準信号発生器
日本ヒューレット・パッカード(株)
8648B
540
150
未校正。

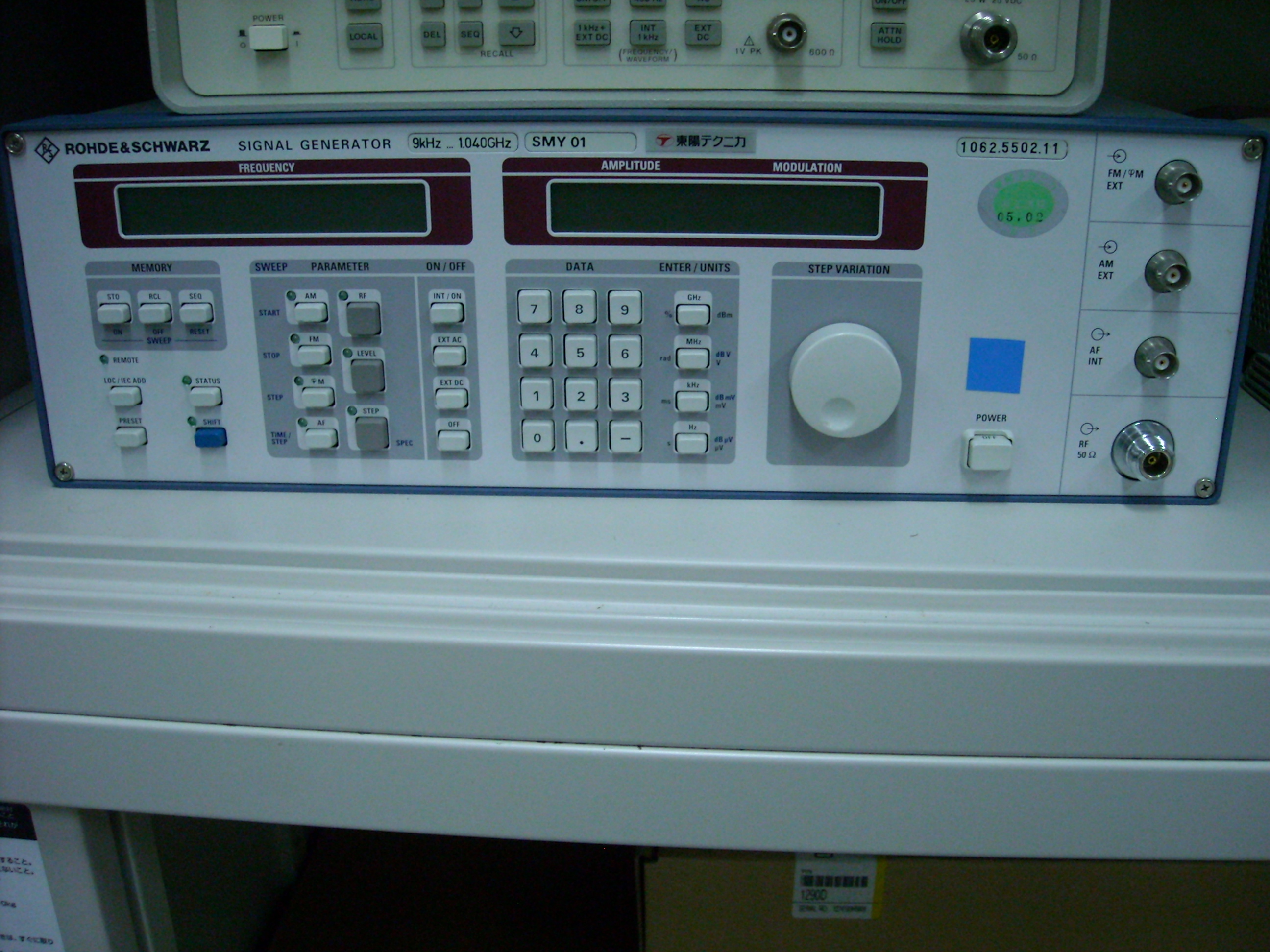

33
信号発生器
ローデ・シュワルツ社
SMY01
430
40
未校正。
34

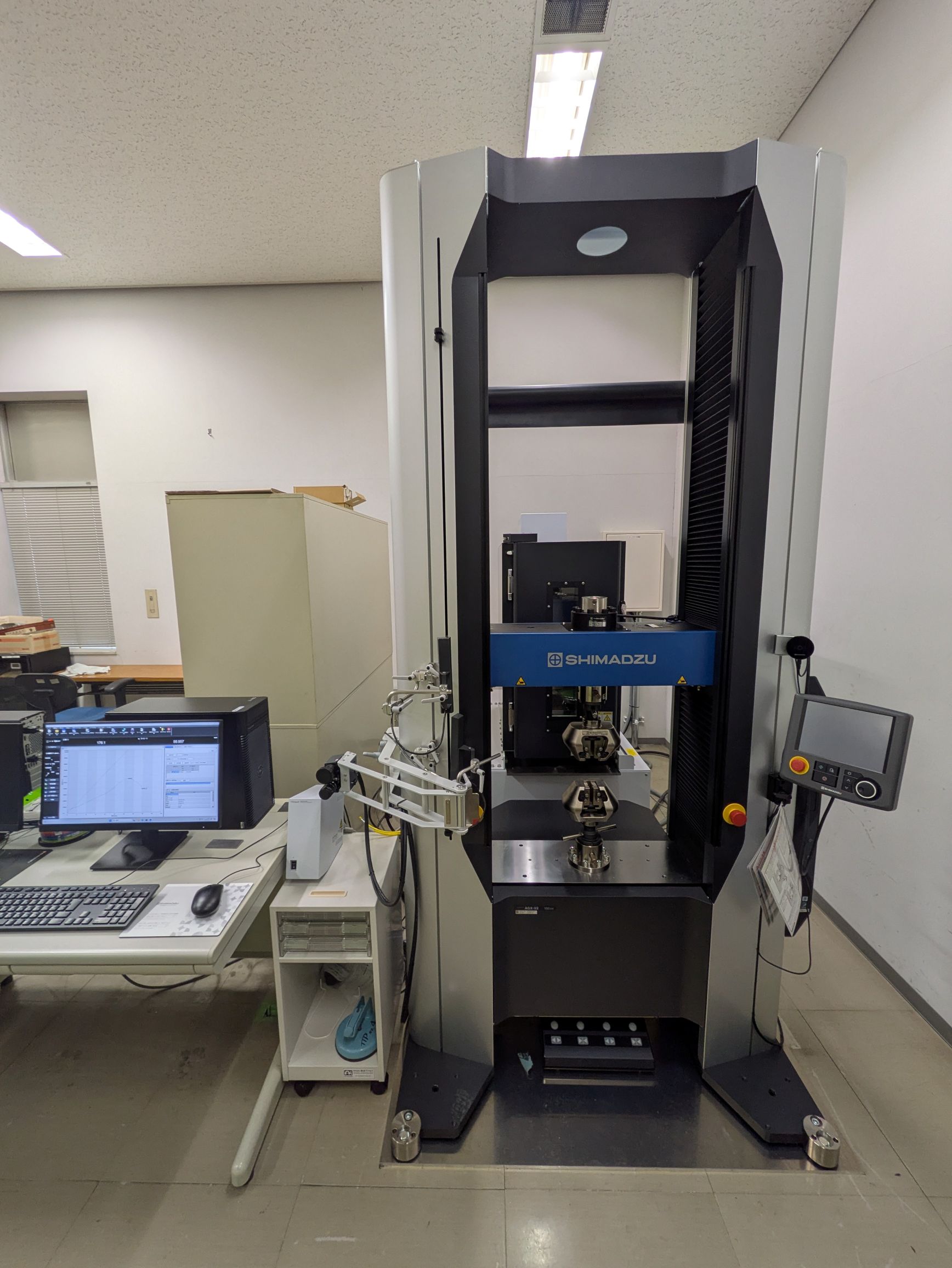

精密万能試験機
(株)島津製作所
AG-100kNG X/R
2,540
1,350
許容荷重:100kN(10tf)
荷重精度:標準荷重の±1%
クロスヘッドテーブル間隔:1250mm
クロスヘッド速度:0.05~1000mm/min

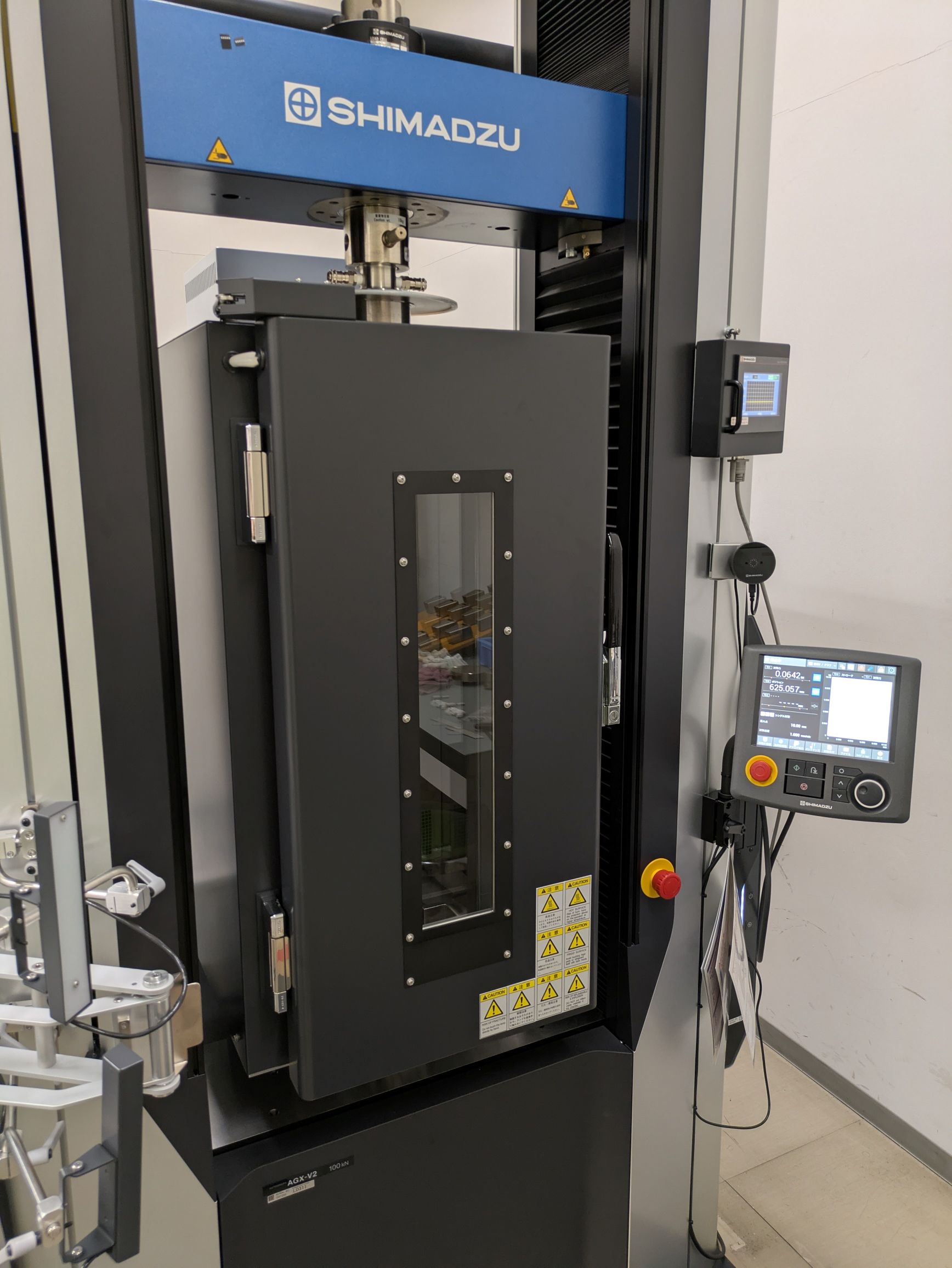

35
精密万能試験機用恒温槽
(株)島津製作所
TCR2-300
1,560
770
試験温度範囲:-70℃~250℃
36

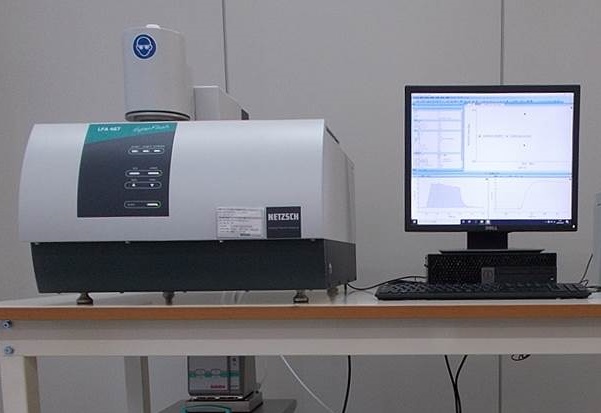

熱定数分析装置
ネッチ・ジャパン(株)
LFA467
1,840
1,050
フラッシュ法による熱拡散率測定システムです。
金属、樹脂、液体などが計測可。
試験試料16個まで自動連続測定が可能です。
要液体窒素。液体窒素は利用者がご準備願います。
37
微小硬度計
(株)島津製作所
HMV-1(R-ADW-XY)
1,080
290
押し付ける荷重:約1kg~10gまでの8段階
試料ステージ:120mm×120mm
試料高さ:100mm
奥行き:140mm
Z軸ストローク:60mm
手動マイクロメーターで対応。

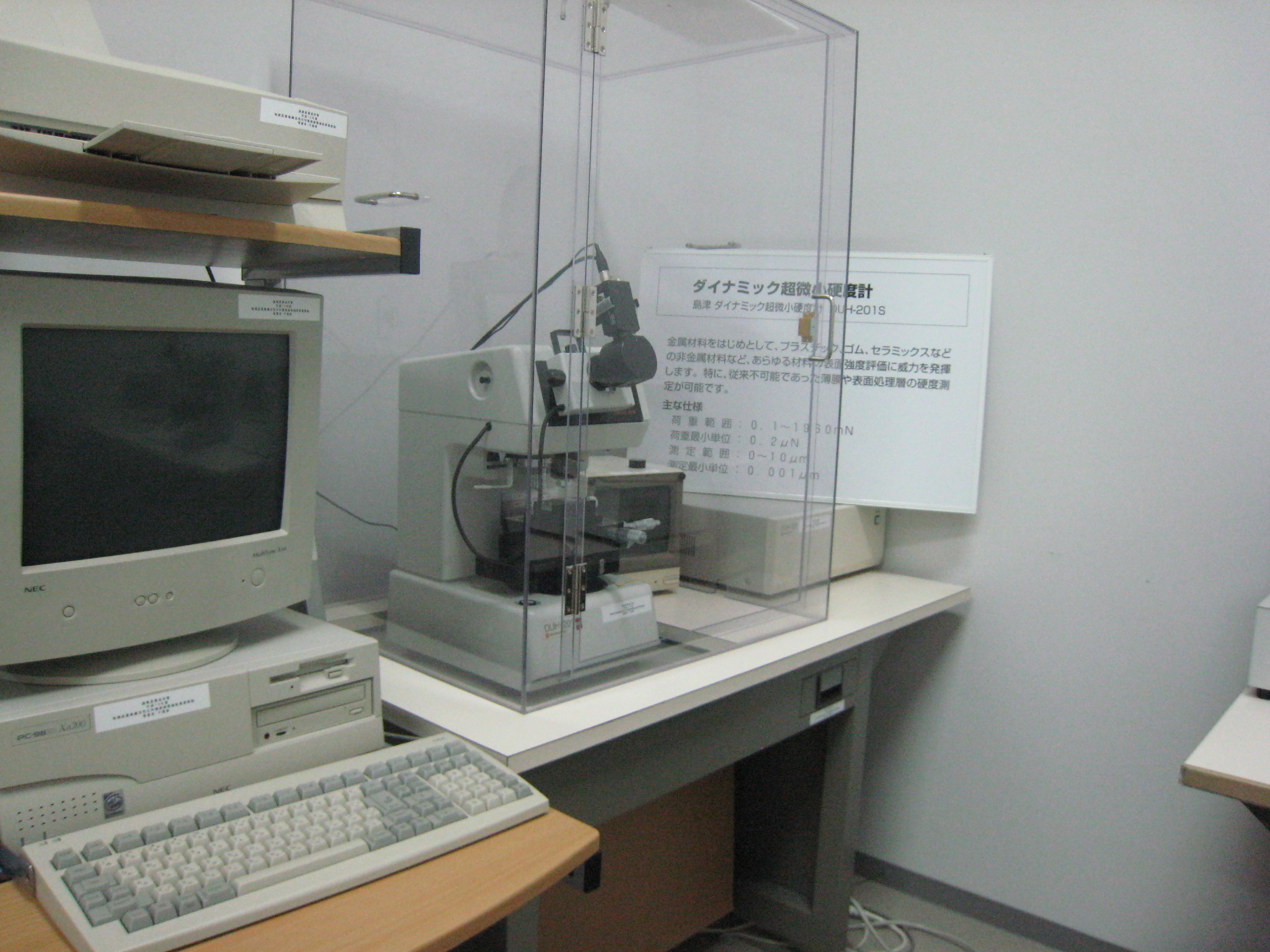

38
超微小硬度計
(株)島津製作所
DUH-211SR
1,180
390
最大試験力:1961mN
測定最小単位:0.196μN
押し込み深さ測定:0~10μm
測定最小単位:0.001μm
圧子:三角すい圧子(稜間角115度)
顕微鏡倍率:500倍(対物50倍、接眼10倍)
39
CNC三次元測定機
カール・ツアイス社
PRISMO 7S-ACC VAST
5,170
3,590
測定範囲:
X900mm×Y1180mm×Z650mm
指示精度:1軸 ≦2.5μm,3軸 ≦3μm
40
工業用X線透過装置
日本フィリップス(株)
MUJ-22MM
6,330
5,140
最大管電圧:225kV
最大管電流:1mA
焦点寸法:6μm
試料サイズ:
透過撮影時φ200mm、30kgまで
CT機能は使用不能。
41

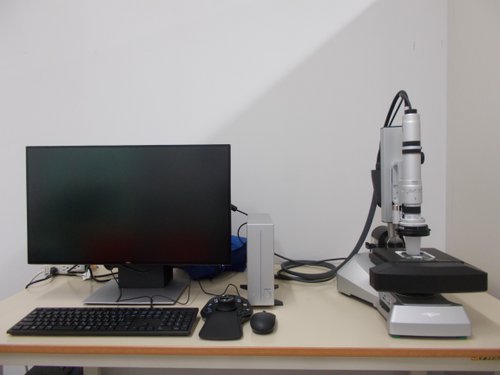

三次元光学顕微鏡(マイクロスコープ)
(株)ハイロックス
HRX-01
1,070
280
20~800倍の拡大倍率で観察可能。
電動試料ステージ、電動ズーム機能、オートフォーカス機能搭載。
42

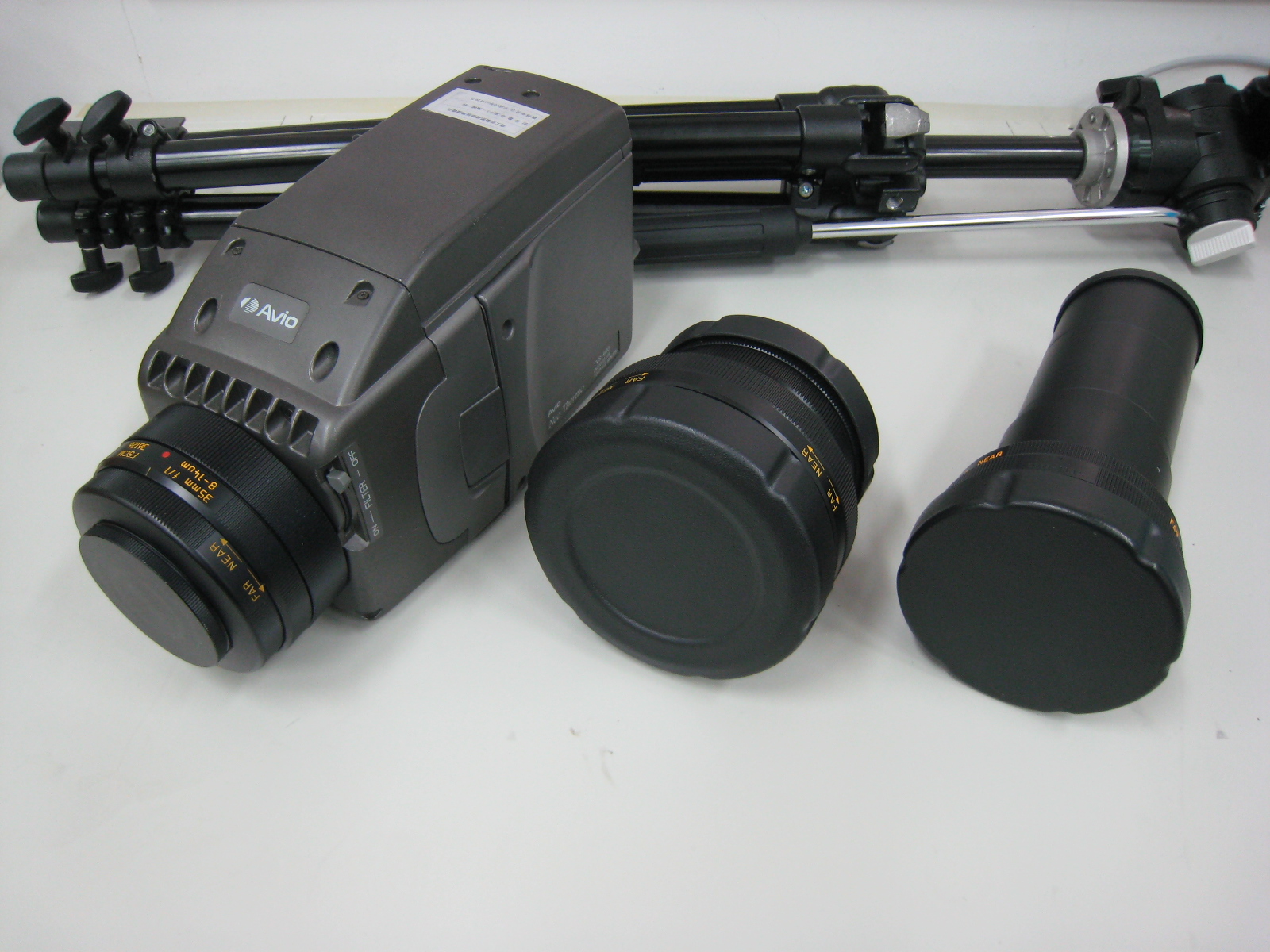

赤外線熱画像装置 620
日本アビオニクス(株)
TVS-620
2,690
310
サーモビュア、サーモグラフィとも言います。物体の表面温度を測定し、温度分布をカラー画像で表示する装置であり、温度分布を可視化する事により、発熱による内部の状況を把握できます。電子機器、建築、自動車、機器の管理、品質管理、熱設計などに使用できます。(液晶一部欠損)
測定温度範囲:-20~150℃、100~300℃、200~550℃、400~900℃
70mm望遠レンズ TV-L6070 25μm顕微鏡レンズ TVM-6025
43

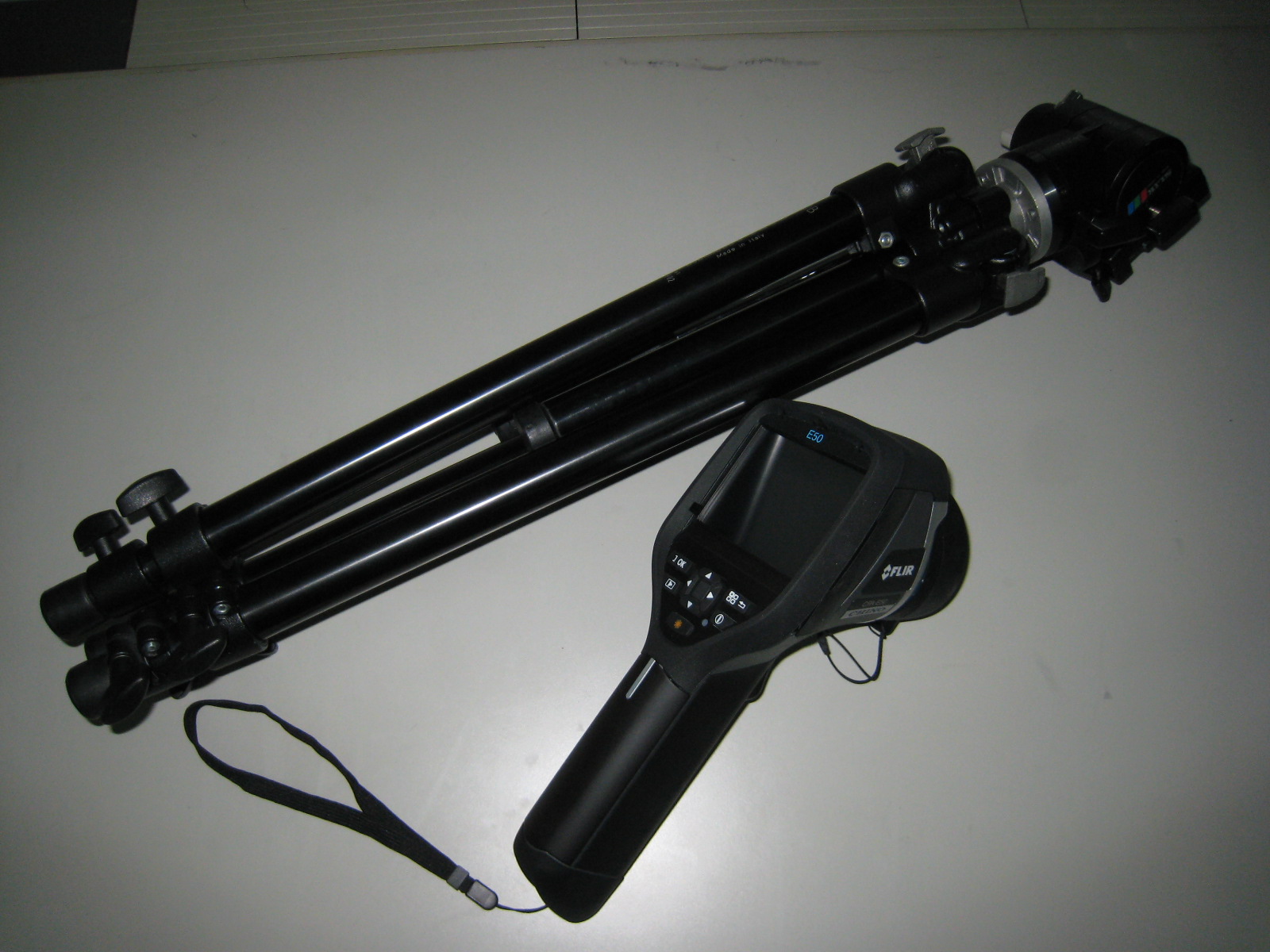

赤外線熱画像装置 E50
(株)チノー
CPA-E50
2,400
20
サーモビュア、サーモグラフィとも言います。物体の表面温度を測定し、温度分布をカラー画像で表示する装置であり、温度分布を可視化する事により、発熱による内部の状況を把握できます。電子機器、建築、自動車、機器の管理、品質管理、熱設計などに使用できます。
測定温度範囲:-20~120℃、0~650℃
通常画像を同時保存可能
44
光学式金属顕微鏡
(株)ニコン
ECLIPSE ME 6009
1,170
380
明視野、暗視野、簡易偏光の落射観察の他、明視野観察では検出できない表面の僅かな凹凸も検出できる微分干渉観察もできます。
45
表面粗さ測定機
(株)ミツトヨ
SV-524
1,190
400
横方向:100mm
上下移動:300mm
測定圧力:400mg
46

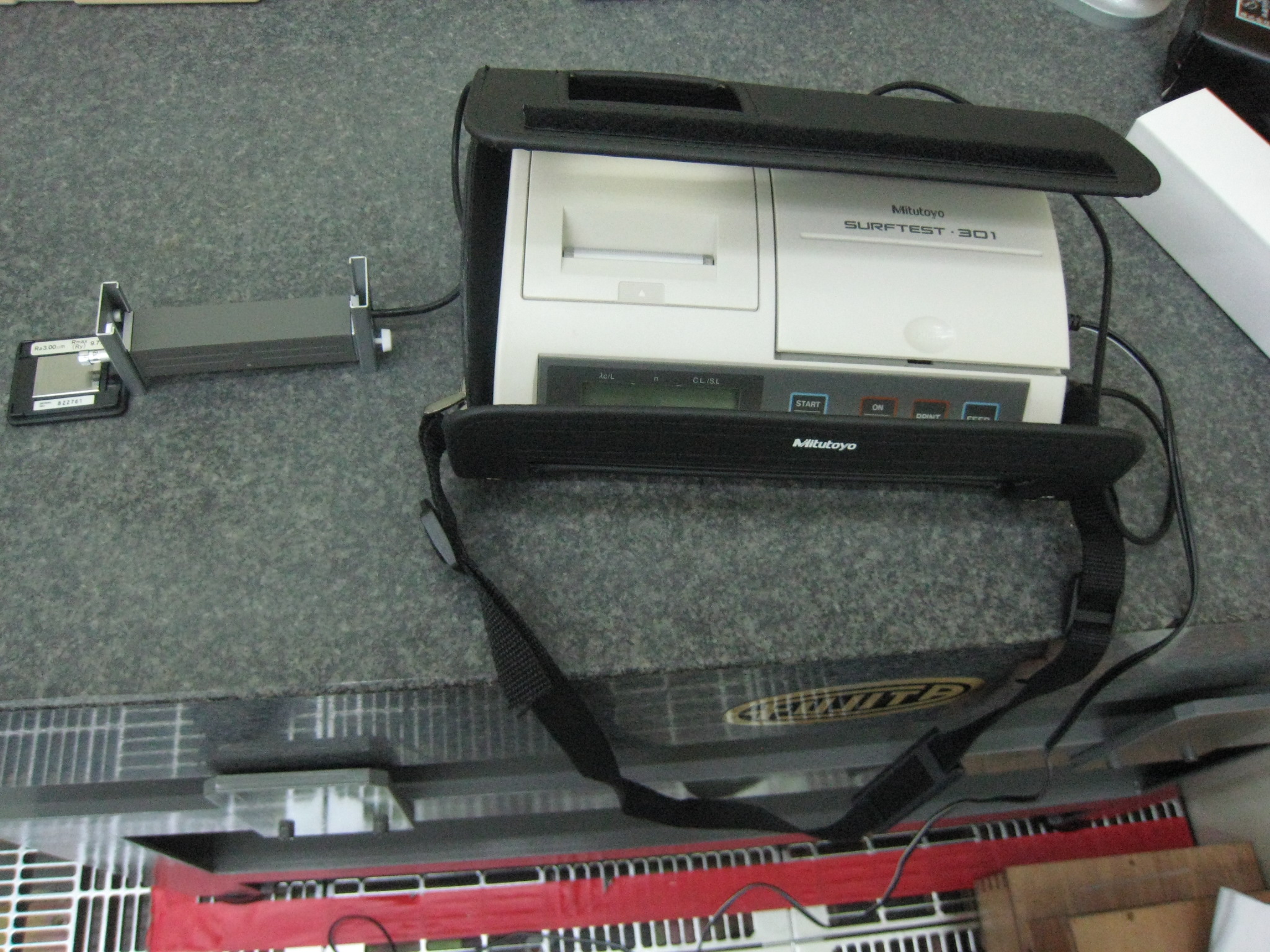

ハンディタイプ表面粗さ測定機
(株)ミツトヨ
サーフテスト301
800
10
47

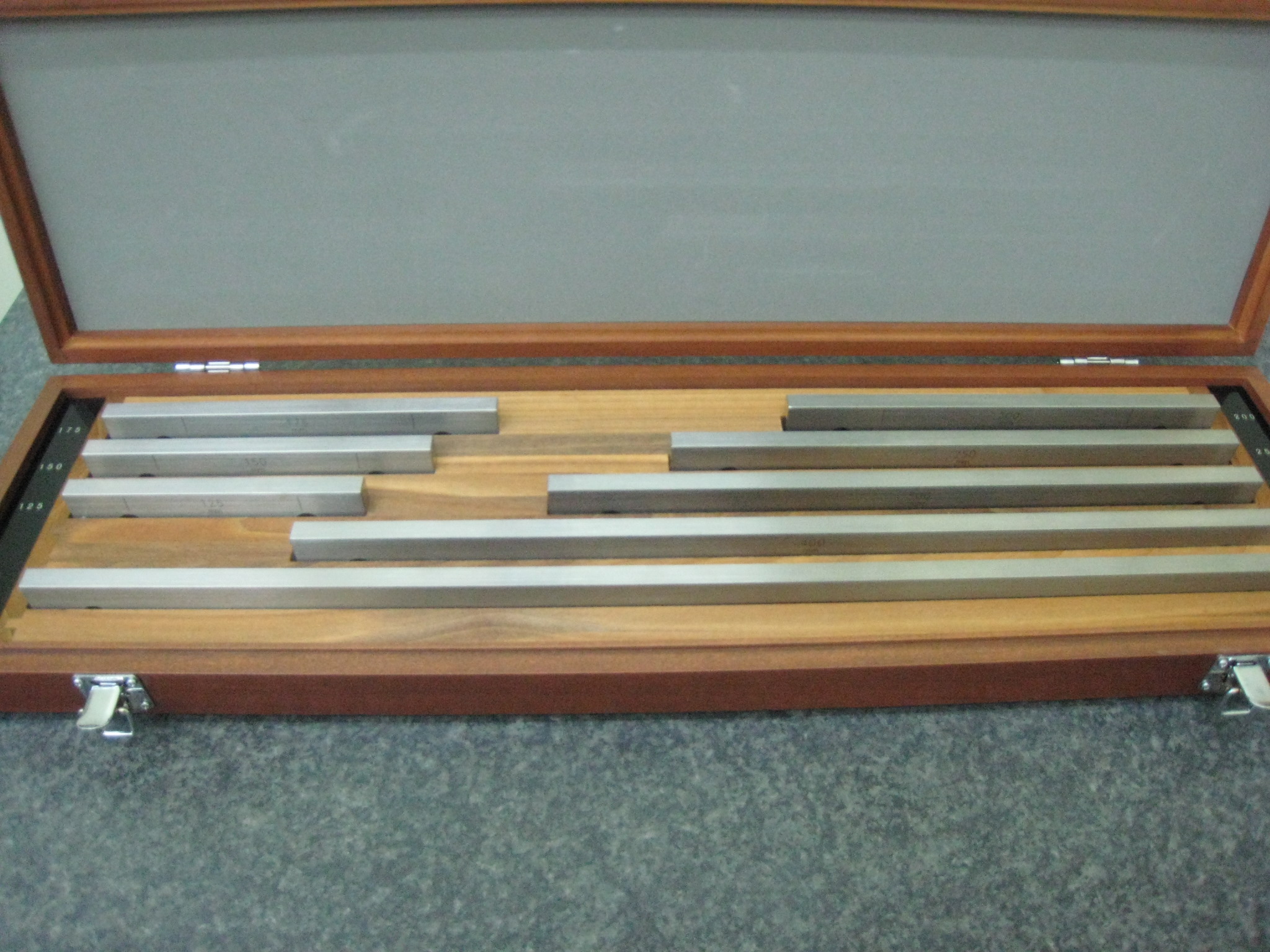

長尺ブロックゲージ
(株)ミツトヨ
BM-1-8R-0
400
10

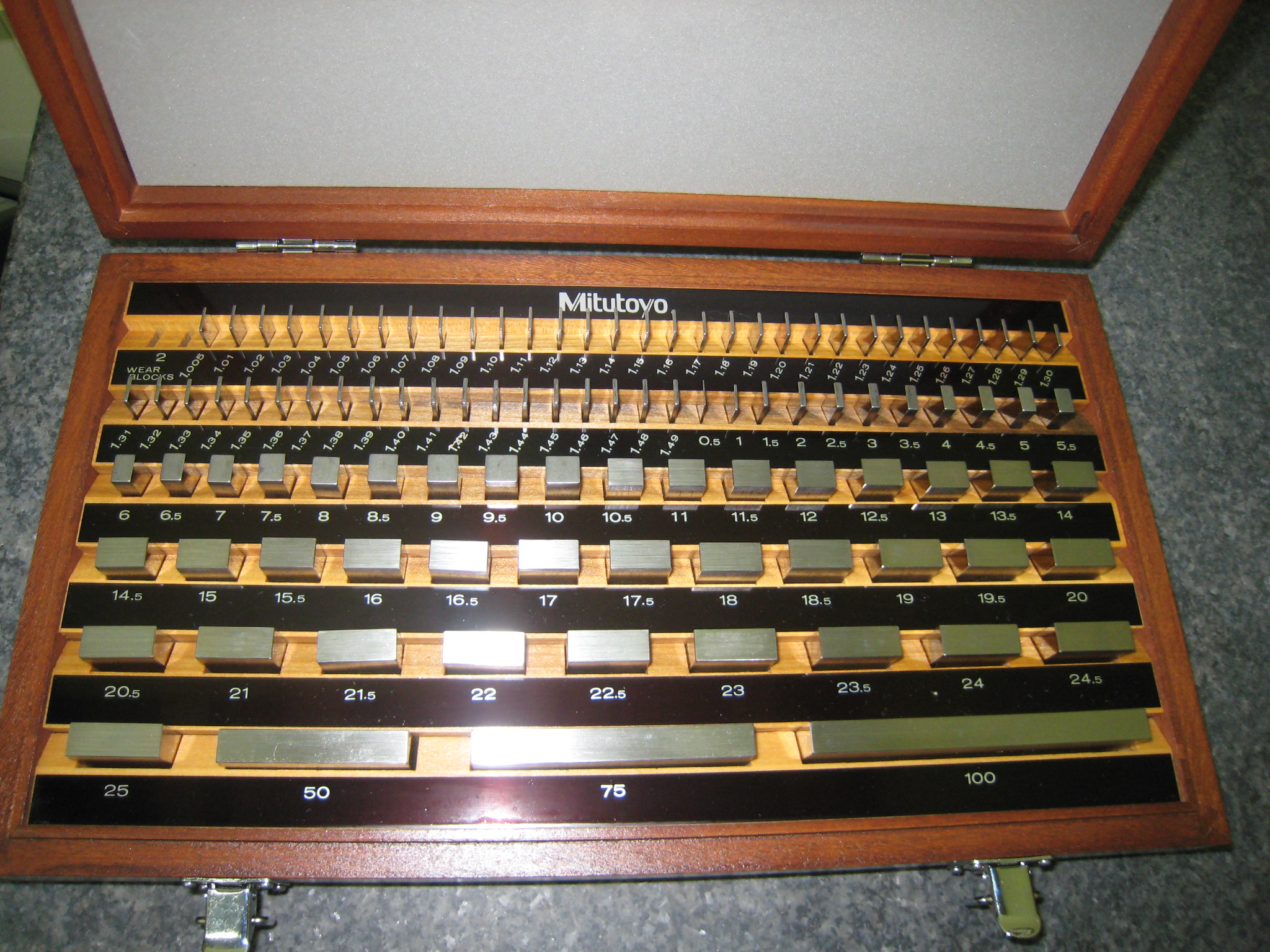

48
0級ブロックゲージ
(株)ミツトヨ
BM-1-103-0
400
10
49
共焦点顕微鏡
レーザーテック(株)
OPTELICS C130
2,000
810
凹凸のある試料でも視野全体で焦点が合った画像が得られます。また3次元表示や形状測定もできます。
高さ測定分解能:0.01μm
倍率/分解能:×100/0.11μm
50

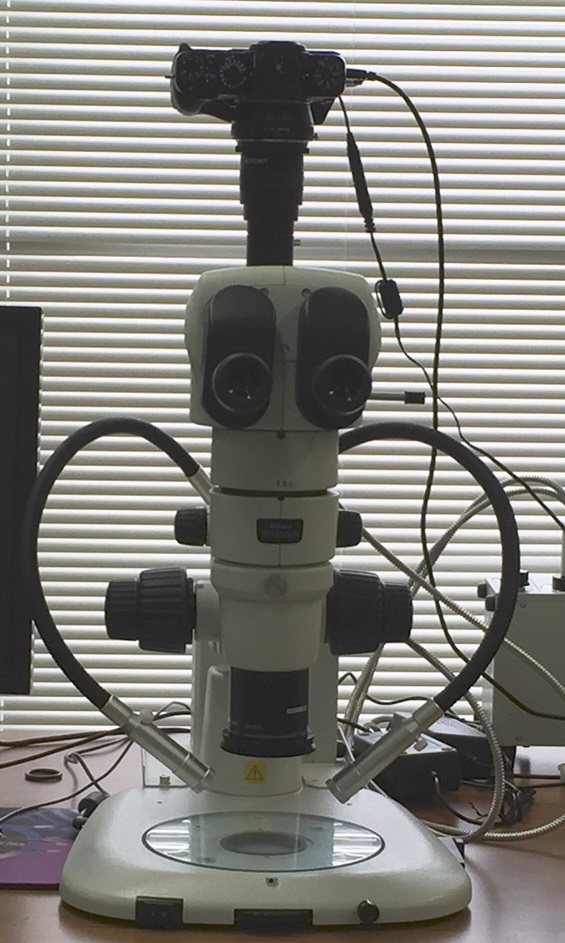

実体顕微鏡及び撮影装置
Nikon社
SMZ800N
860
70
最大120倍
透過法、同軸落射法、通常照明法で観察できます。
51

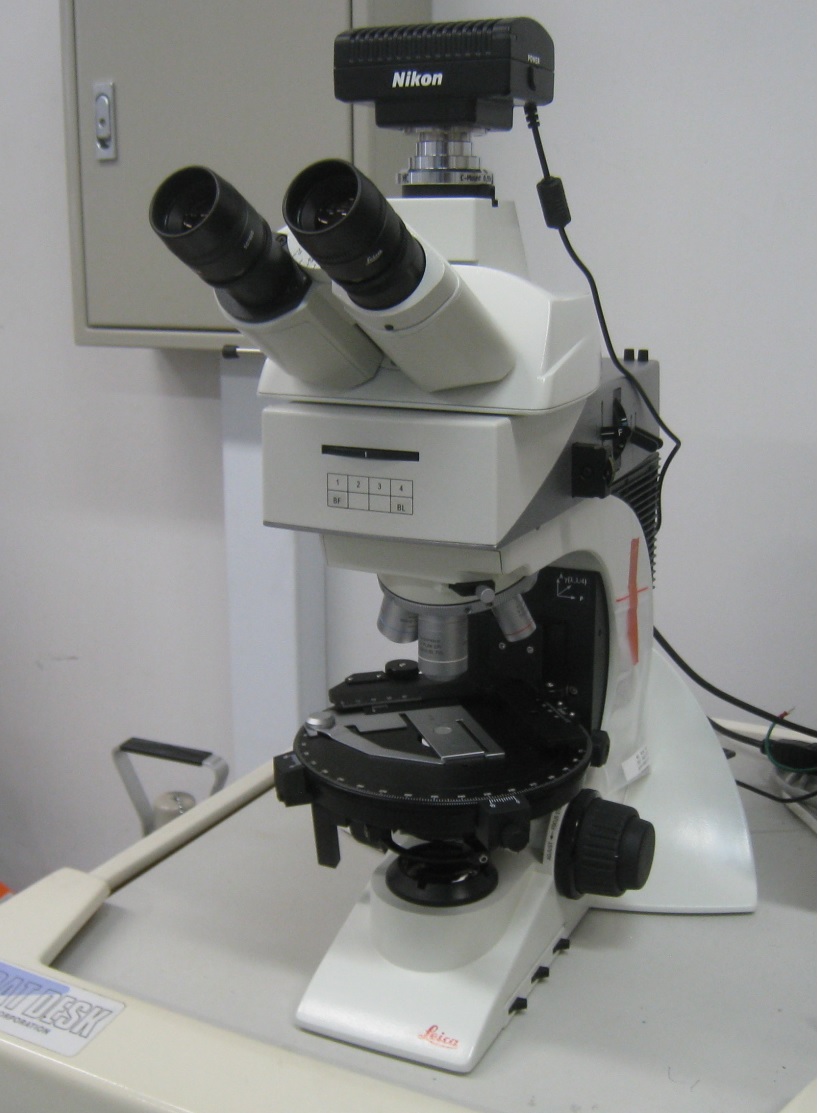

偏光顕微鏡
ライカマイクロシステムズ(株)
DM2700P
950
160
金属、鉱物、FRPなどの観察に最適です。
結晶特性を輝度、色で識別可能です。

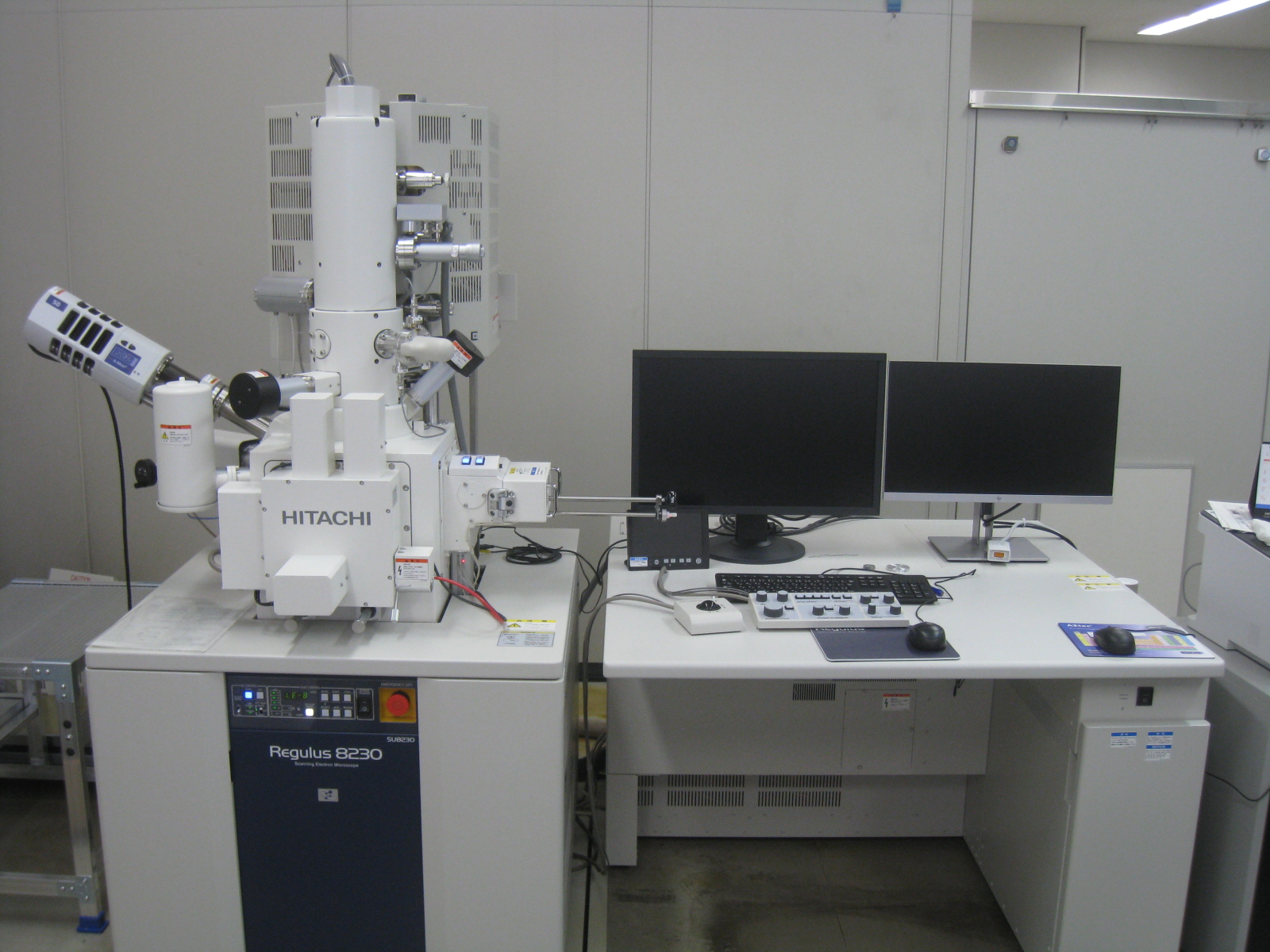

52
走査型電子顕微鏡
㈱日立ハイテクノロジーズ
Regulus8230
4,910
3,330
物体の表面を50万倍程度まで拡大して観察することができる電界放出型走査型電子顕微鏡です。ご利用の際は液体窒素のご用意をお願いいたします。(ご利用の際はお問い合わせください。)
100,000倍以上の観察や導電化処理を行っていないゴムやプラスチックなど導電性を持たない試料の観察をご希望の場合は事前に御相談願います。
53

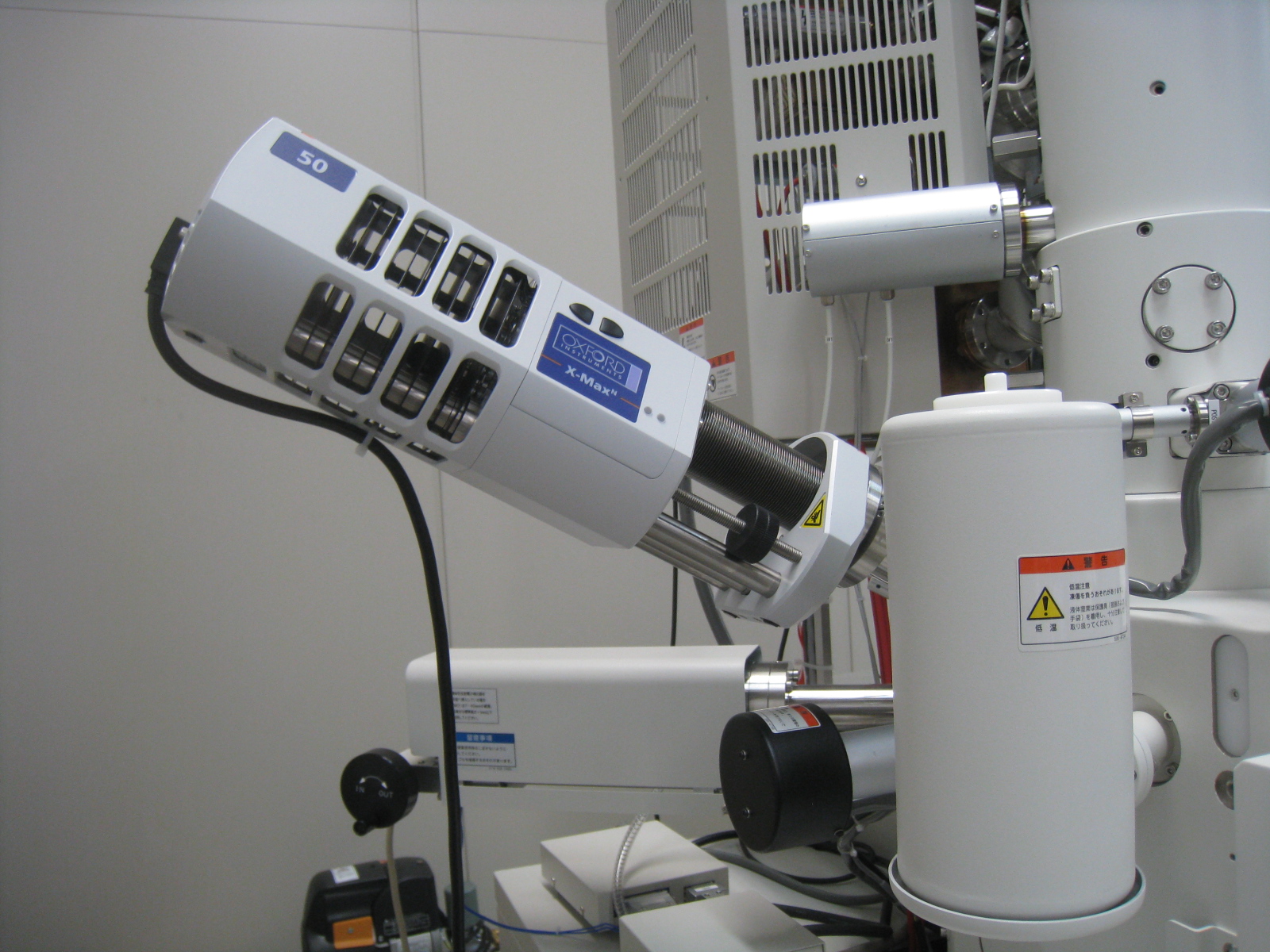

エネルギー分散型X線分析装置
オックスフォード・インストゥルメンツ㈱
X-Maxn50
1,580
390
電子顕微鏡観察を行いながら、その微小領域の元素分析(B~U)ができる装置です。面分析により元素の分布状態を観察(元素マップ)することも可能です。(ご利用の際はお問い合わせください。)
10,000倍以上の面分析をご希望の場合は事前にご相談願います。

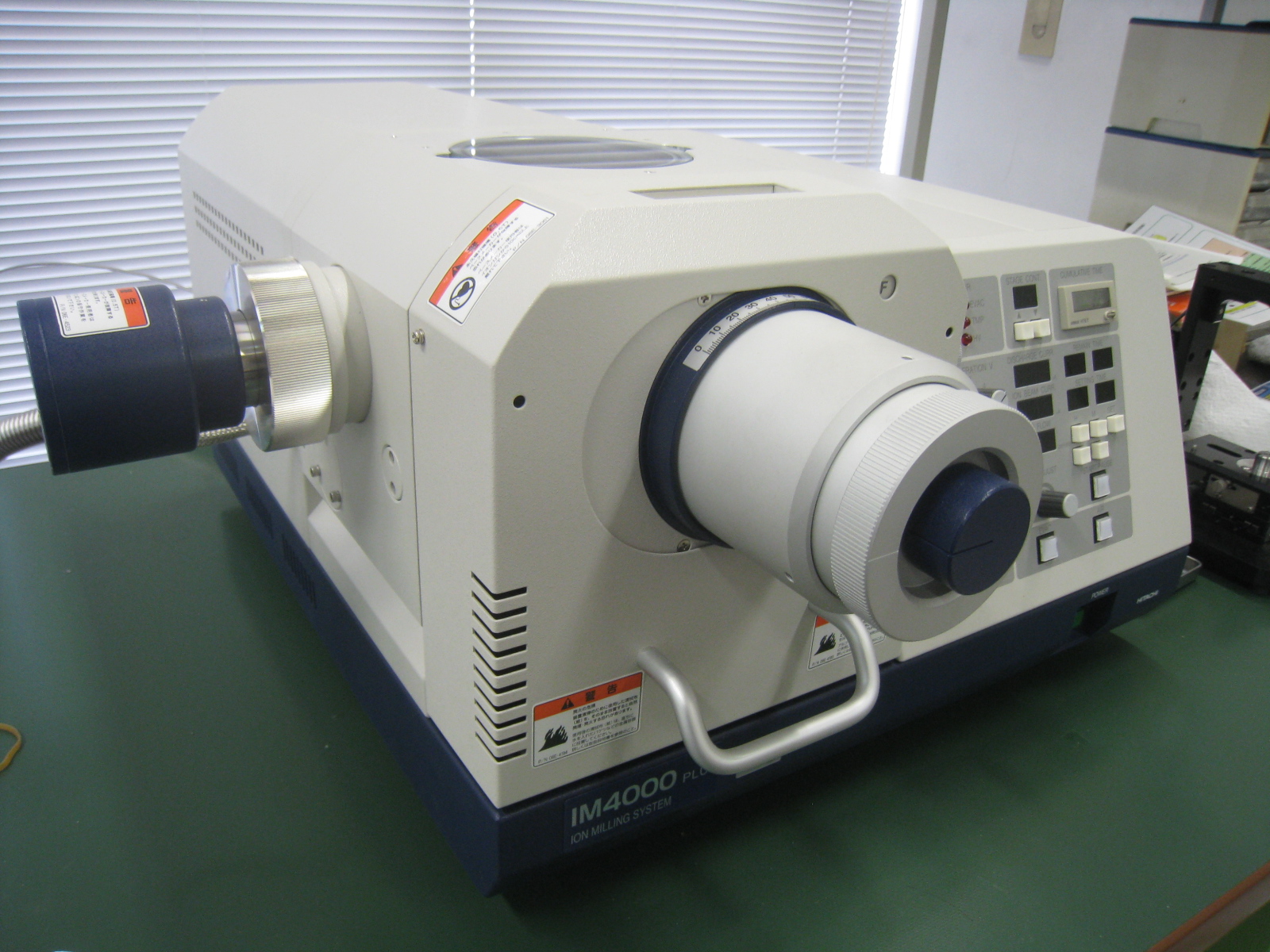

54
イオンミリング装置
㈱日立ハイテクノロジーズ
IM4000PLUS
3,110
730
平面ミリングにより変形や研磨加工キズを発生させずに試料観察面を調整できる装置です。断面ミリングではフッ酸などの薬品を使うことなくエッチング処理ができます。 (ご利用の際はお問い合わせください。)
55
X線光電子分光分析装置
(株)島津製作所
AXIS Nova
11,300
6,540
物質の極表面(数nm)の元素分析(HとHeを除く)ができる装置です。ごく表面の定性分析の他、面分析により元素の分布状態観察(元素マップ)を行うときに使用します。また、アルゴンエッチングを適宜行うことで表層部下の深さ方向の元素分析もできます。
56

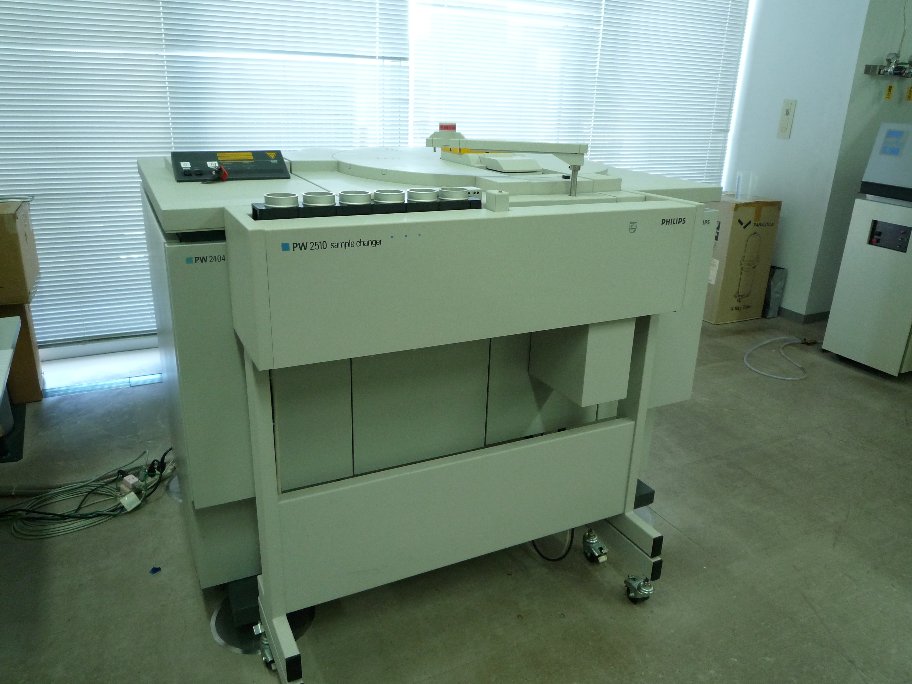

蛍光X線分析装置
日本フィリップス(株)
PW2404
4,760
3,570
物質中の元素分析(B~U)を行う装置です。標準試料をご用意いただければ定量分析もできます。

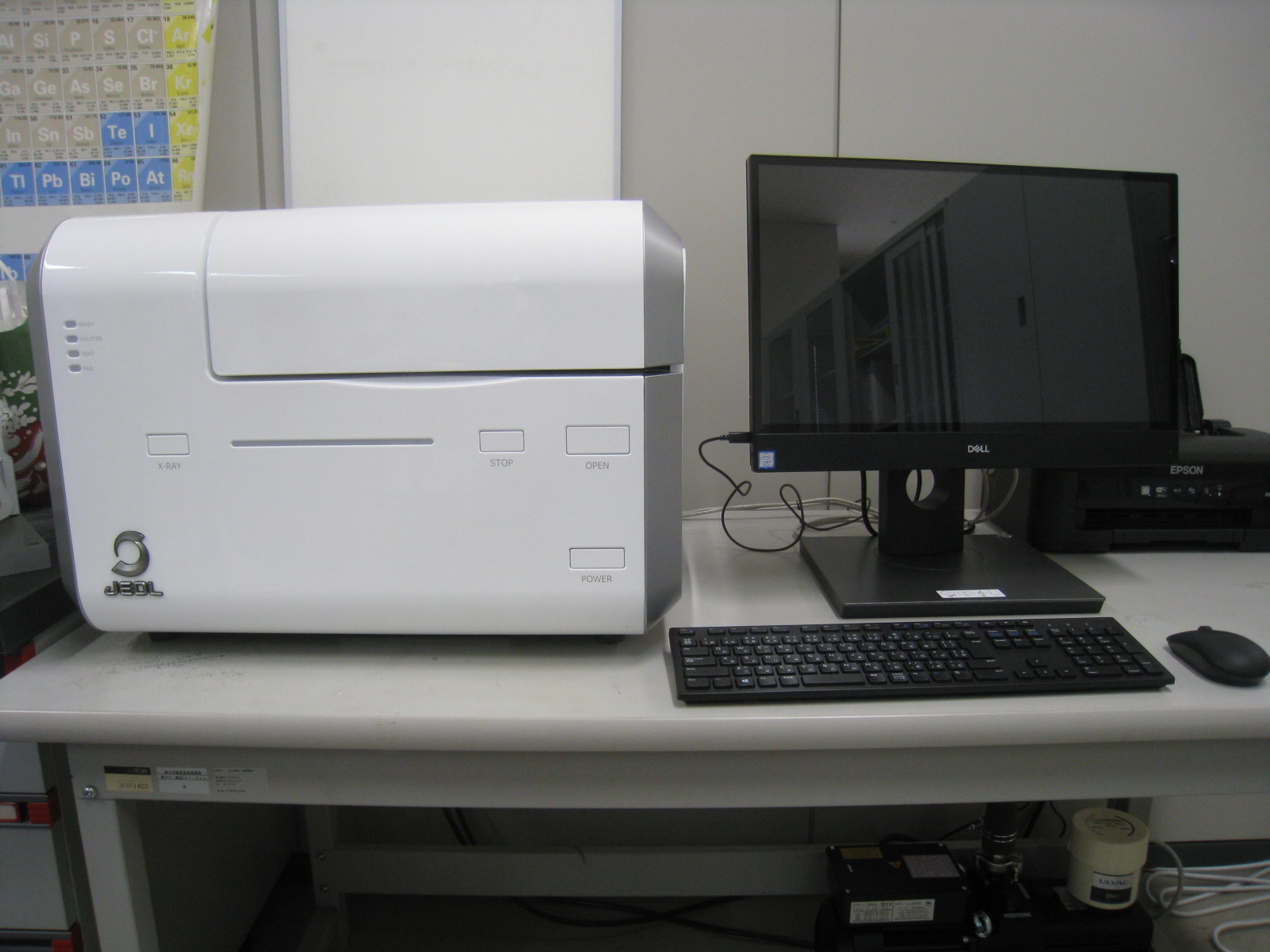

57
エネルギー分散型蛍光X線分析装置
日本電子(株)
JSX-1000S
2,340
1,150
・金属、酸化物、プラスチック、めっき、(個体、粉体、液体、薄膜)中の F~Uの元素分析が短時間でできます。
・標準試料無しで簡易定量分析が可能です(Si~U)。
58

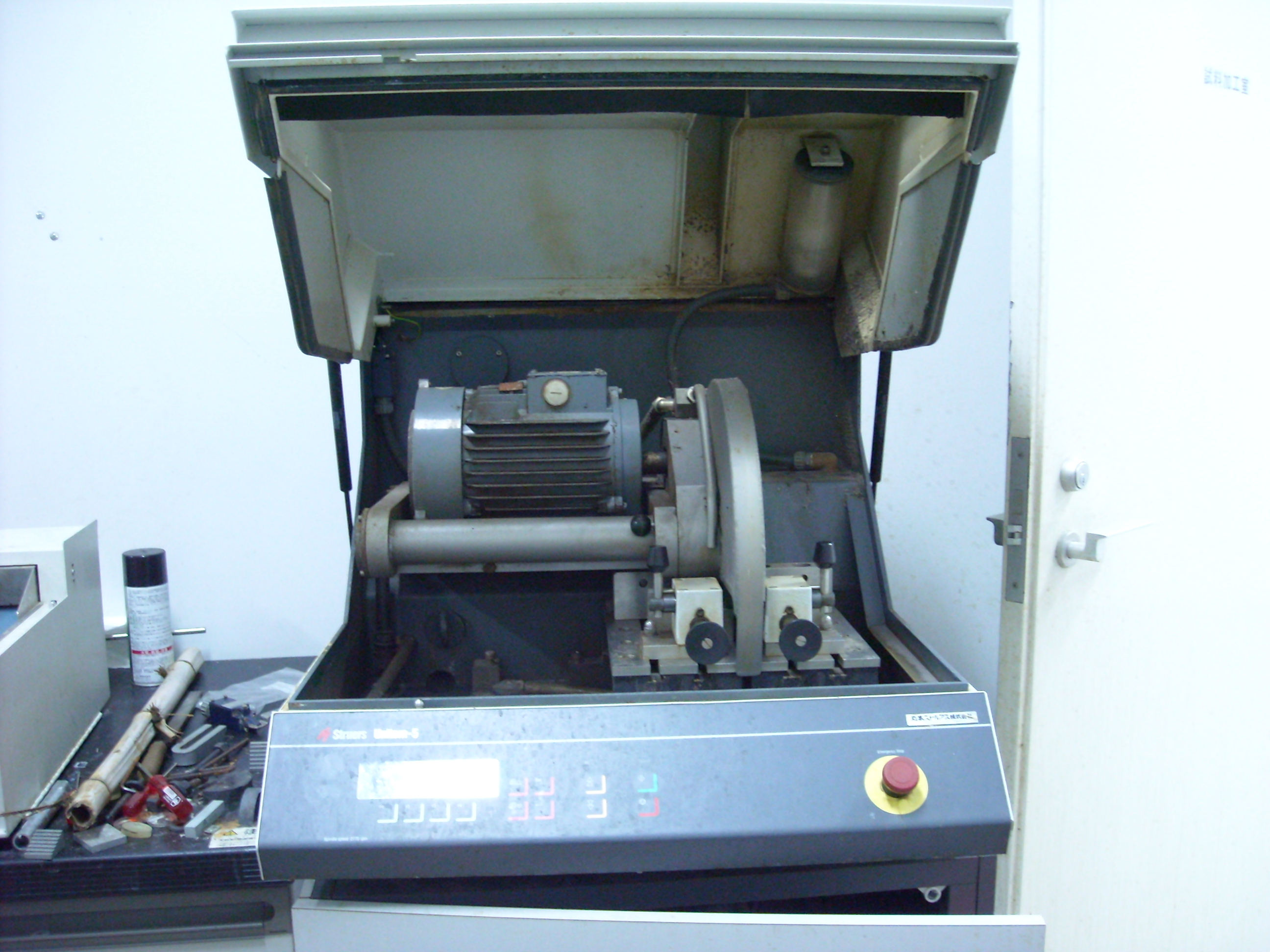

試料切断機
ストルアス社
ユニトムー5
1,020
630
金属など固い試料の切断に使用する切断機です。
59
精密試料切断機
PRESI社
MECATOME T210
1,410
220
ワークサイズ 直径75mm、横長さ 251mm、テーブル送り距離 94mm。
手動、自動、プログラムのモードを有し、精密かつ再現性のある切断が可能。
60

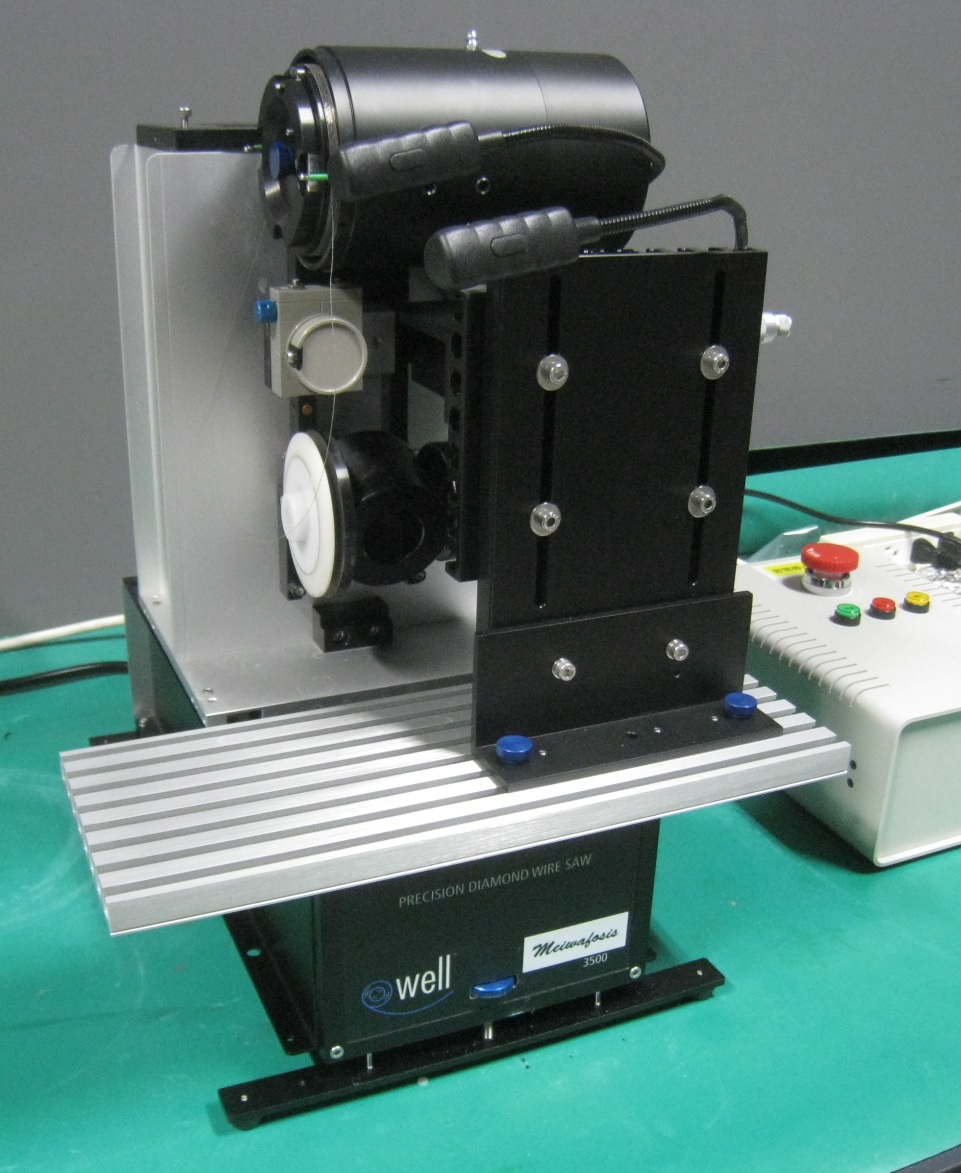

ダイヤモンドワイヤーソー
メイワフォーシス(株)
DWS3500
1,410
1,020
・電子部品、半導体、金属(硬質金属を除く)、複合材料等の微小試料を微細切断可能です。
・ドライカットが可能で、禁水性の材料を切断できます。
・東葛テクノプラザのイオンミリング装置(日立ハイテクノロジーズIM4000P)用ホルダーが装着可能。試料汚染を最小限に抑えられます。
61
試料研磨機 4000
ビューラ社
フェニックス4000
5,040
3,850

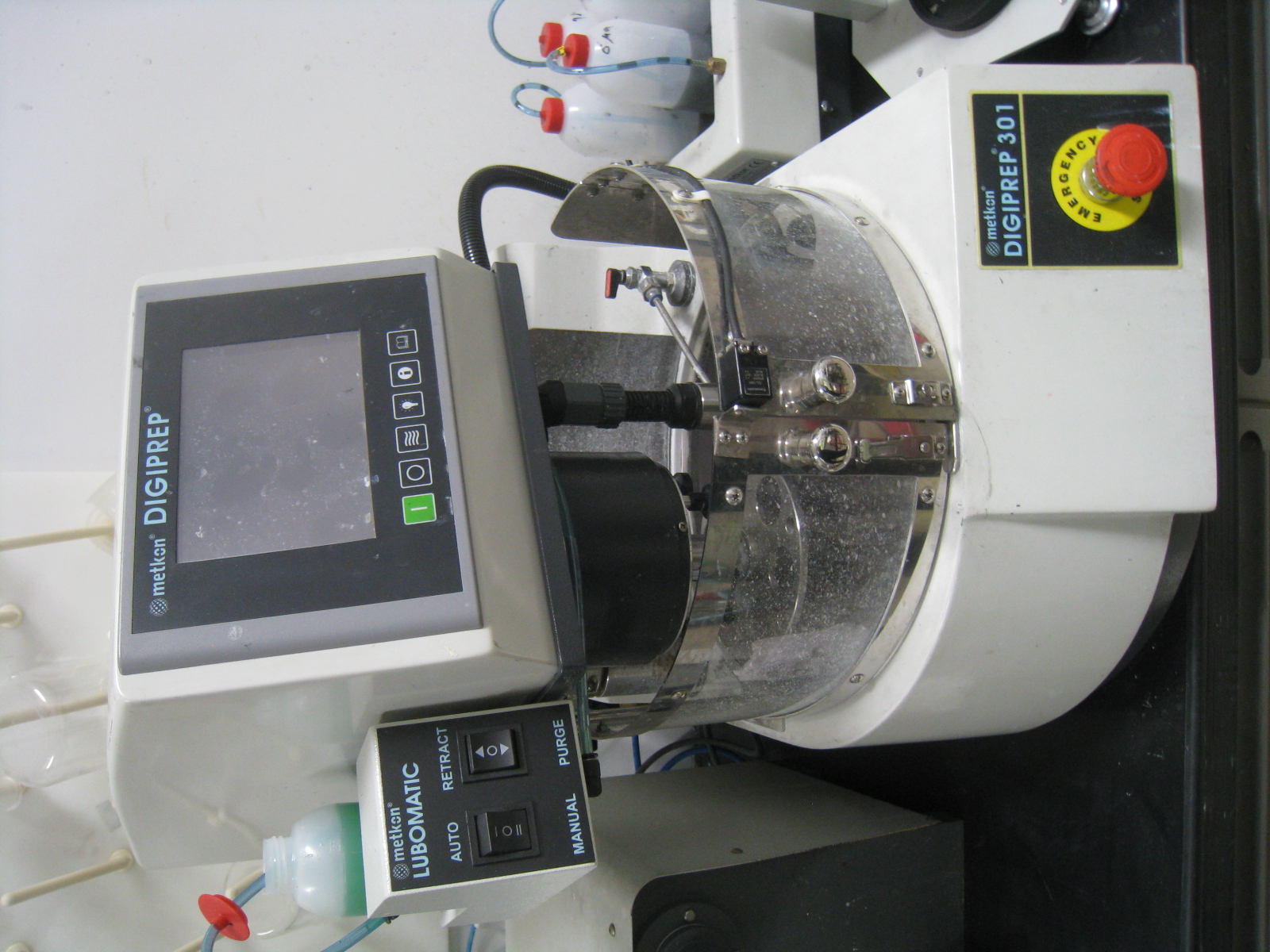

62
試料研磨機 301
メトコン社
デジプレップ301
5,060
3,870

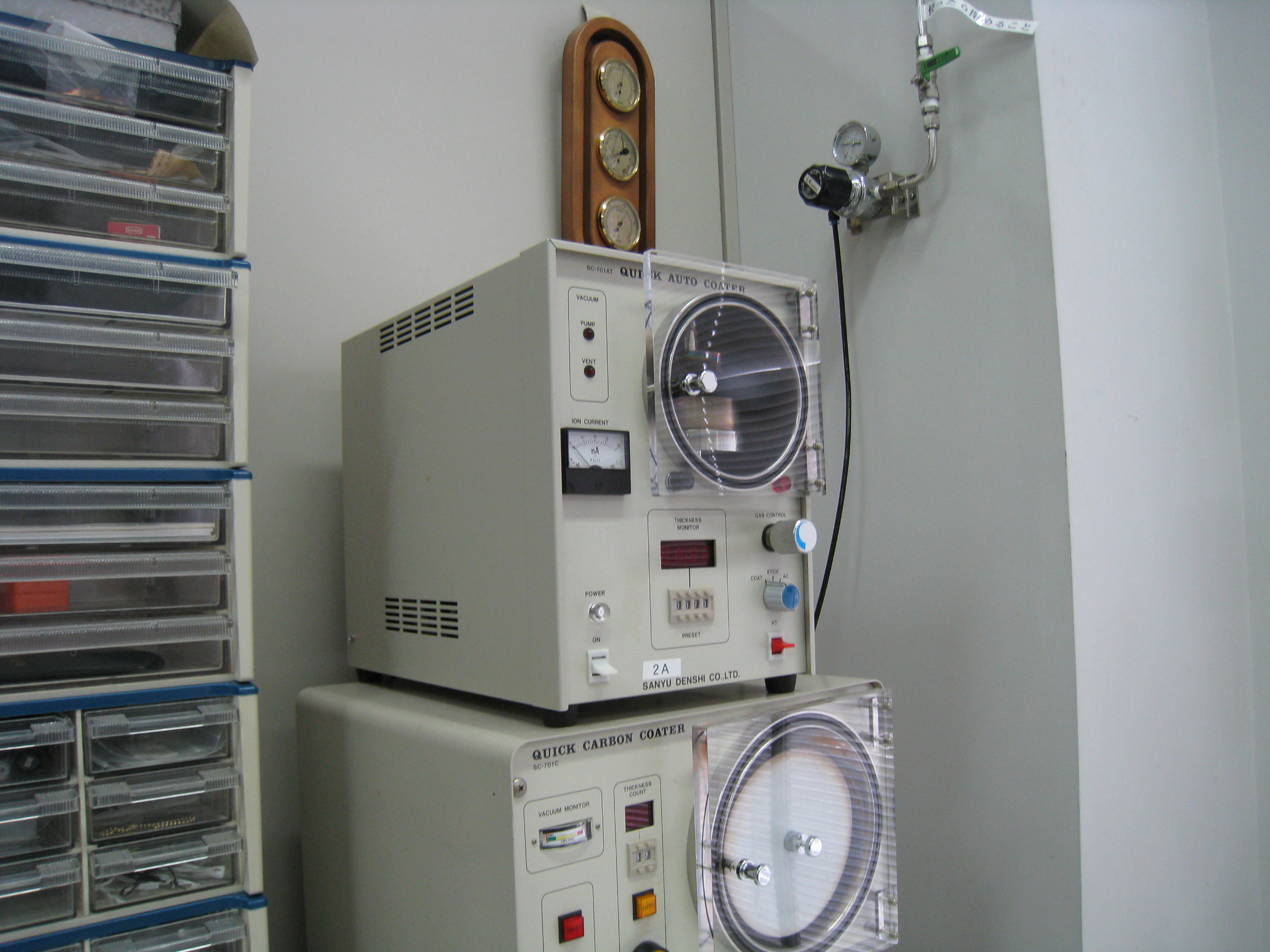

63
イオンコータ
サンユー電子(株)
SC-701AT
1,050
260
電界放射型走査型電子顕微鏡観察、エネルギー分散型X線分析を行う際に金、白金を被覆させ、試料に導電性を付与させる装置です。
64

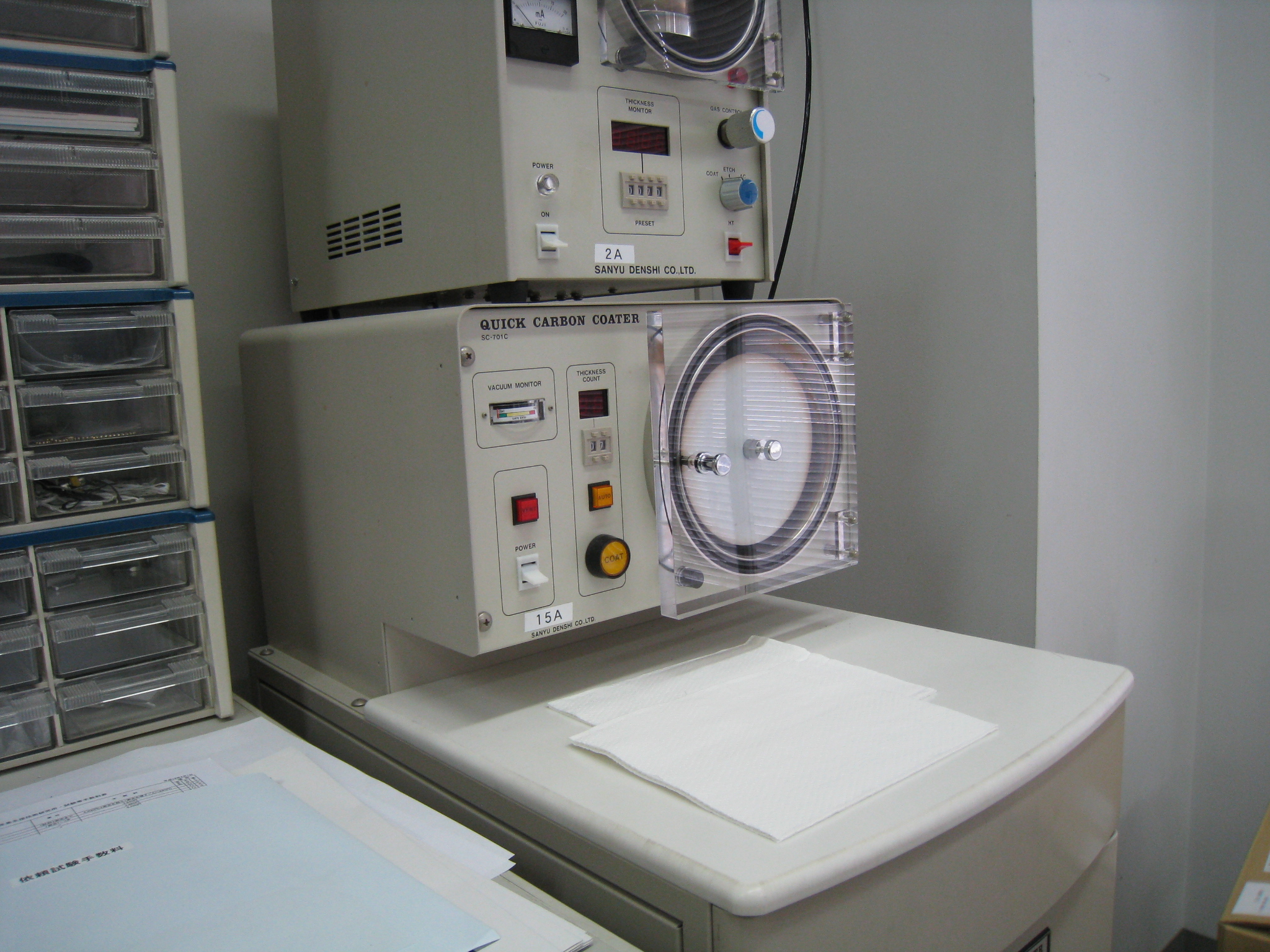

カーボンコータ
サンユー電子(株)
SC-701C
1,110
320
エネルギー分散型X線分析を行う際に炭素を被覆させ、試料に導電性を付与させる装置です。

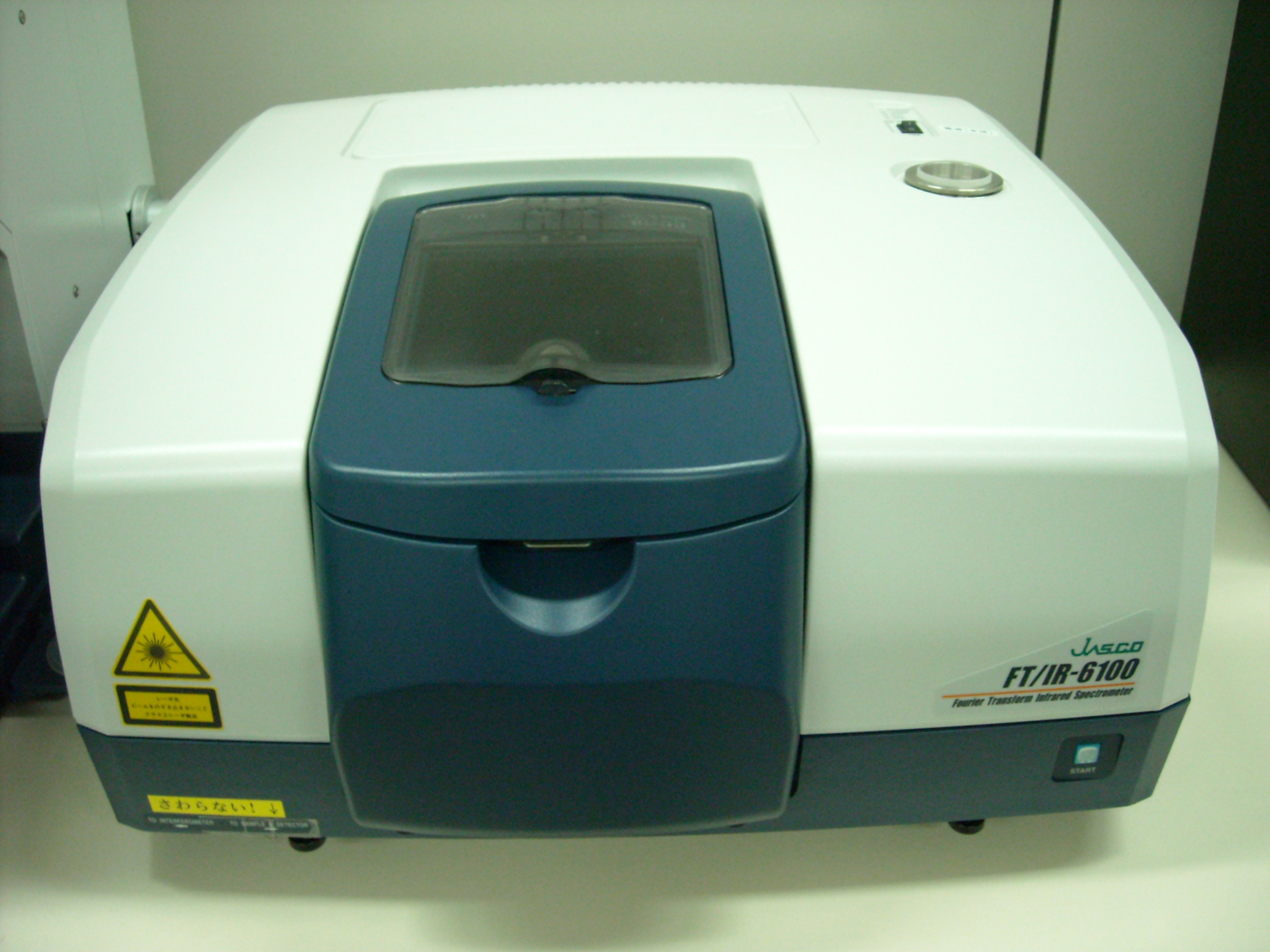

65
赤外分光光度計
日本分光(株)
FT/IR-6100
1,830
640
波数範囲:7800~350cm-1
66
赤外顕微鏡
日本分光(株)
IRT-3000
2,010
1,220
No.78 赤外分光光度計と共に使用します。
波数範囲:5000~650cm-1
微小領域の赤外吸収・反射スペクトルを測定できます。
要液体窒素。液体窒素は利用者がご準備願います。

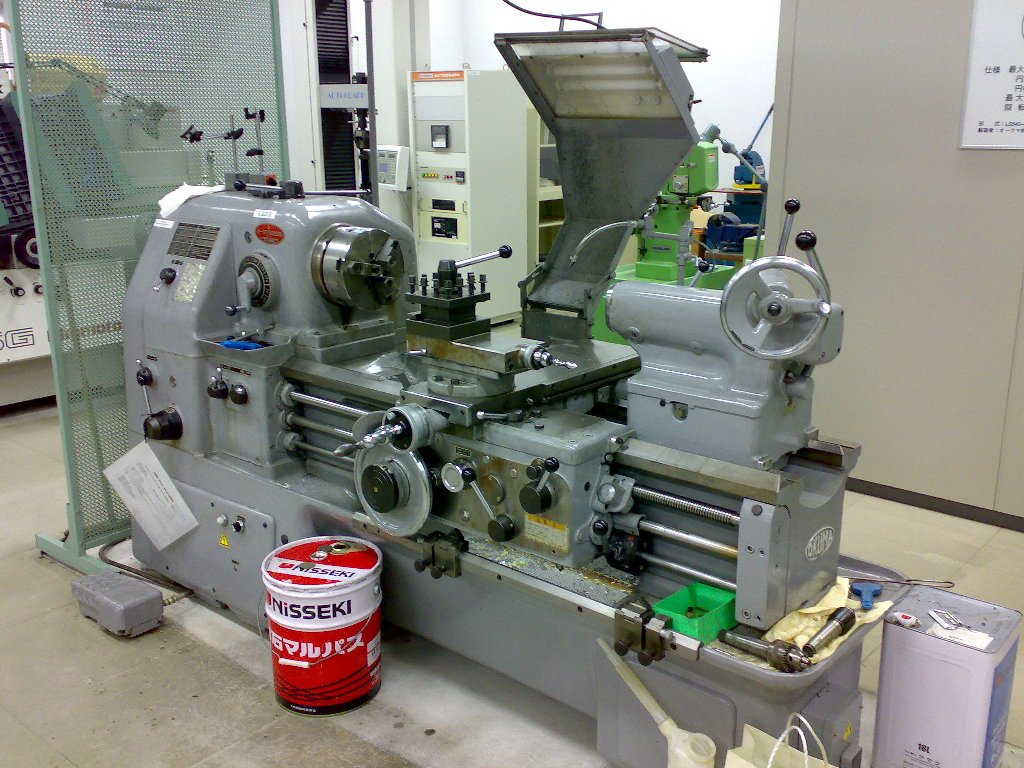

67
普通旋盤
オークマ(株)
LS540×800
1,550
760

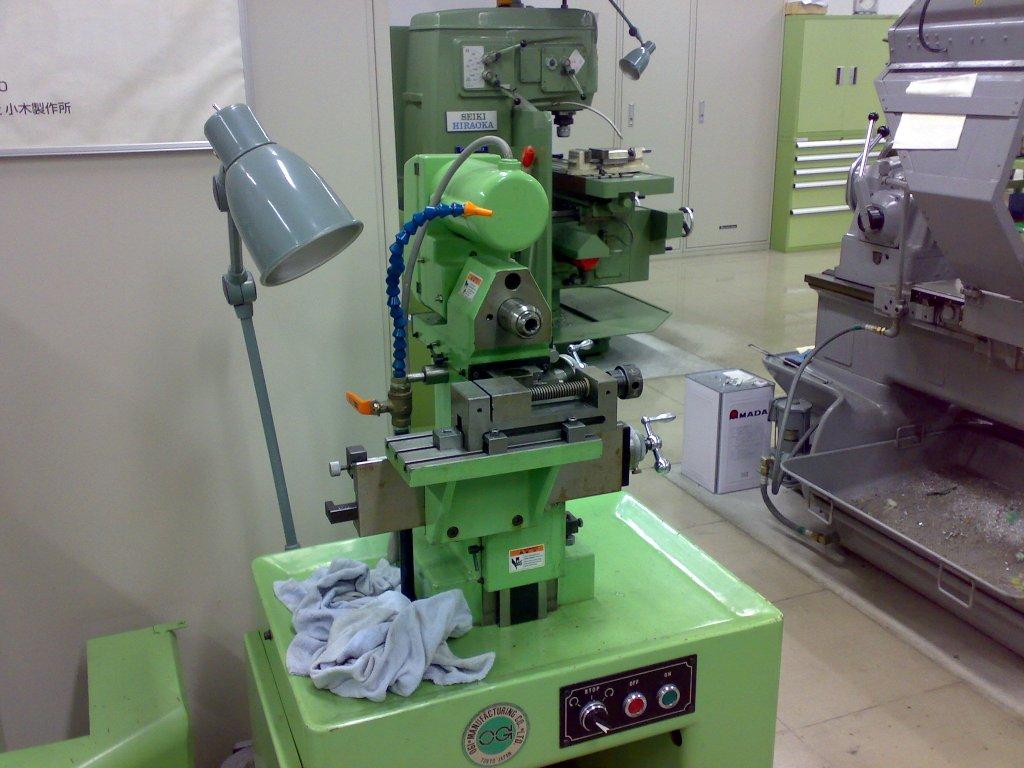

68
工具フライス盤
(株)小木製作所
OUM-40
1,160
370
69

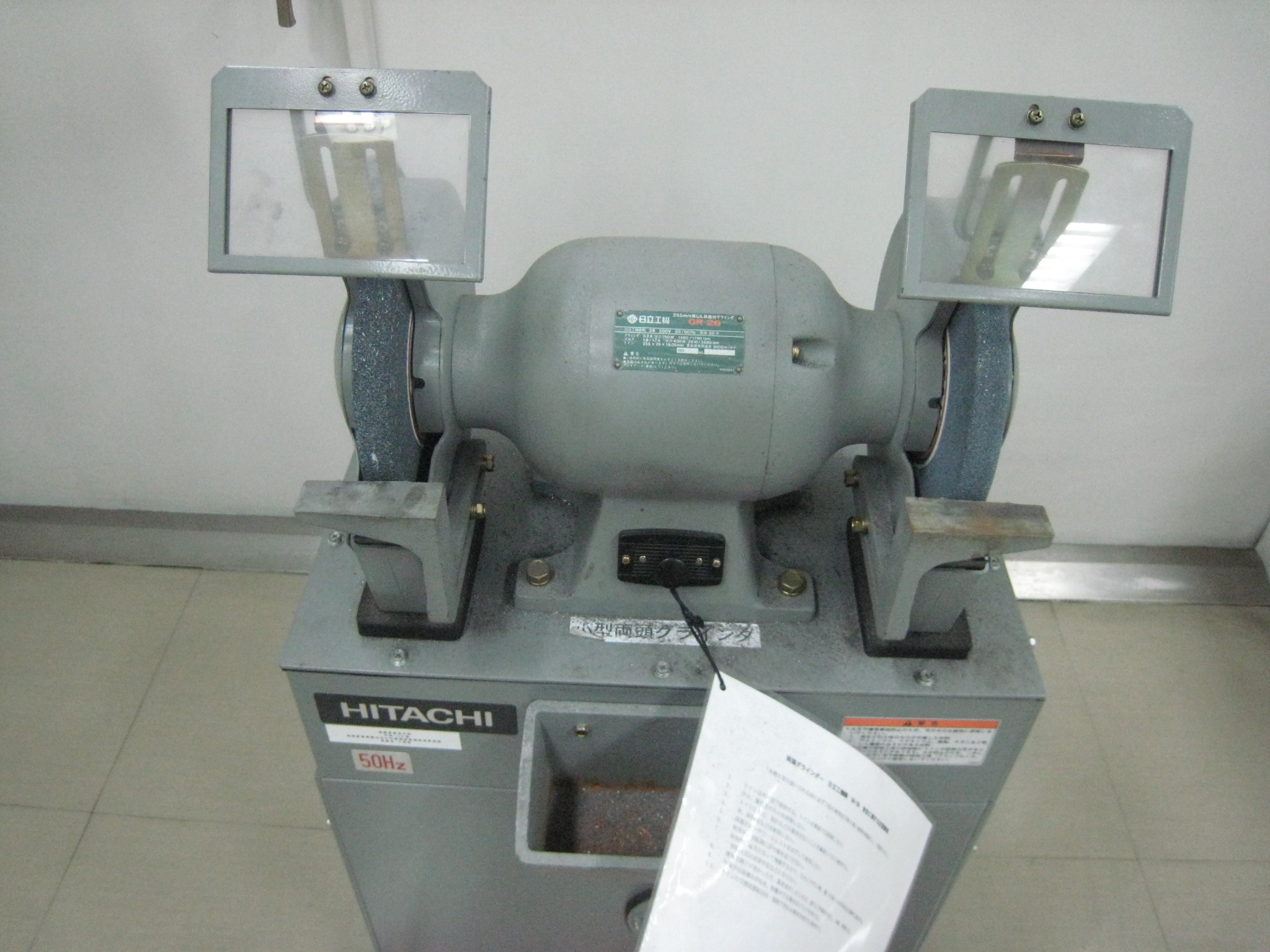

両頭グラインダ
日立工機(株)
GR-26
480
90

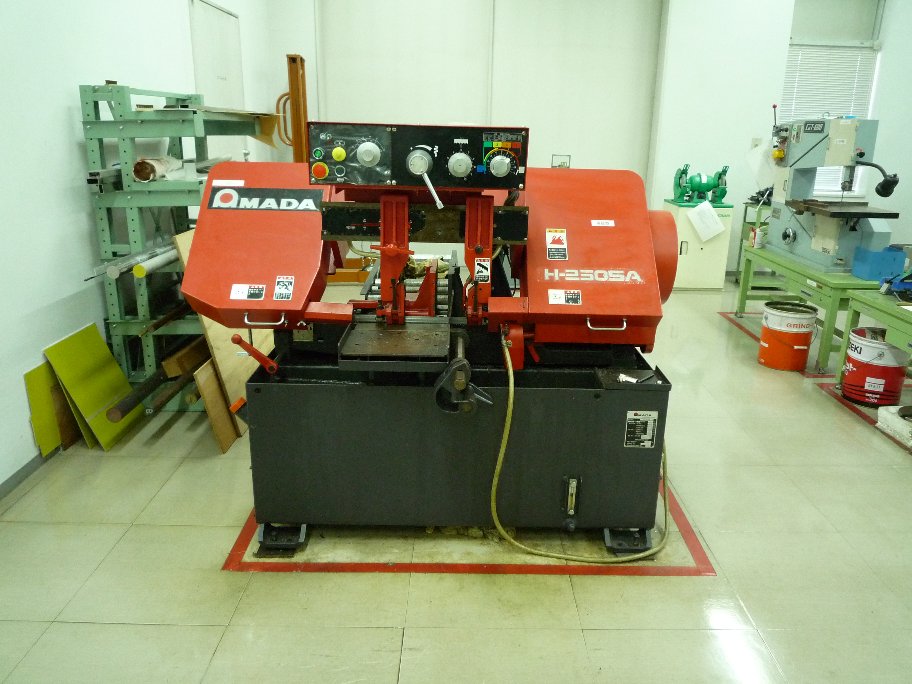

70
帯鋸盤
(株)アマダ
H-250SA
1,370
980
71

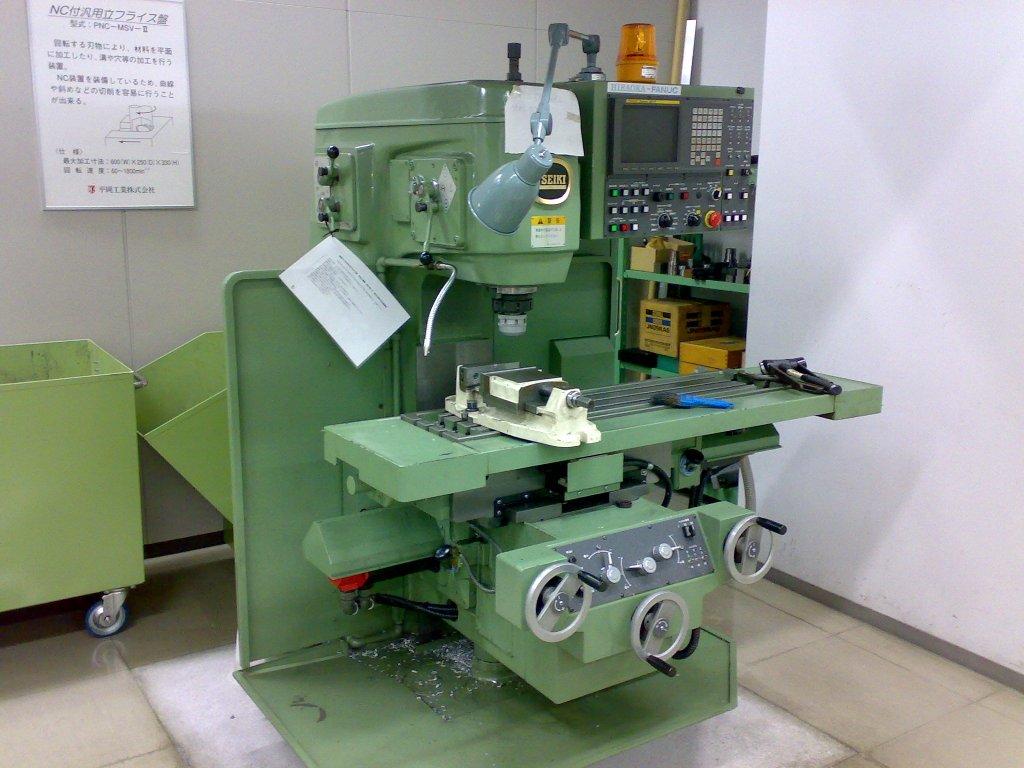

簡易NC付汎用フライス盤
平岡工業(株)
PNC-MSV-Ⅱ
1,670
880
72
平面研削盤
(株)岡本工作機械製作所
PSG-64DX
2,070
880
主に依頼試験を行うときの試験片の加工を行う際にいろいろな材料の表面を平滑に研削し精度の高い部品作成に使用します
73

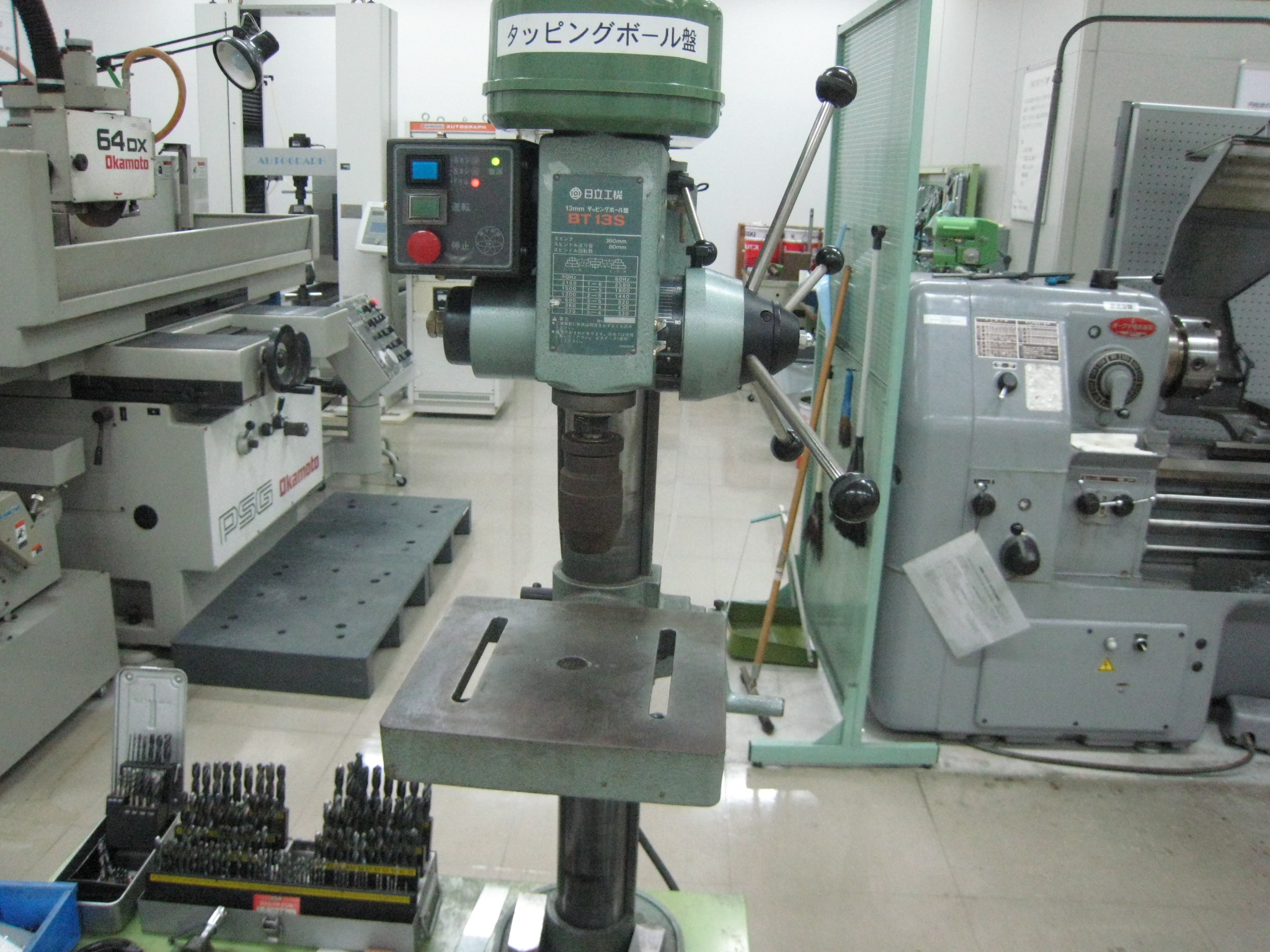

卓上ボール盤
日立工機(株)
BT-13S
470
80

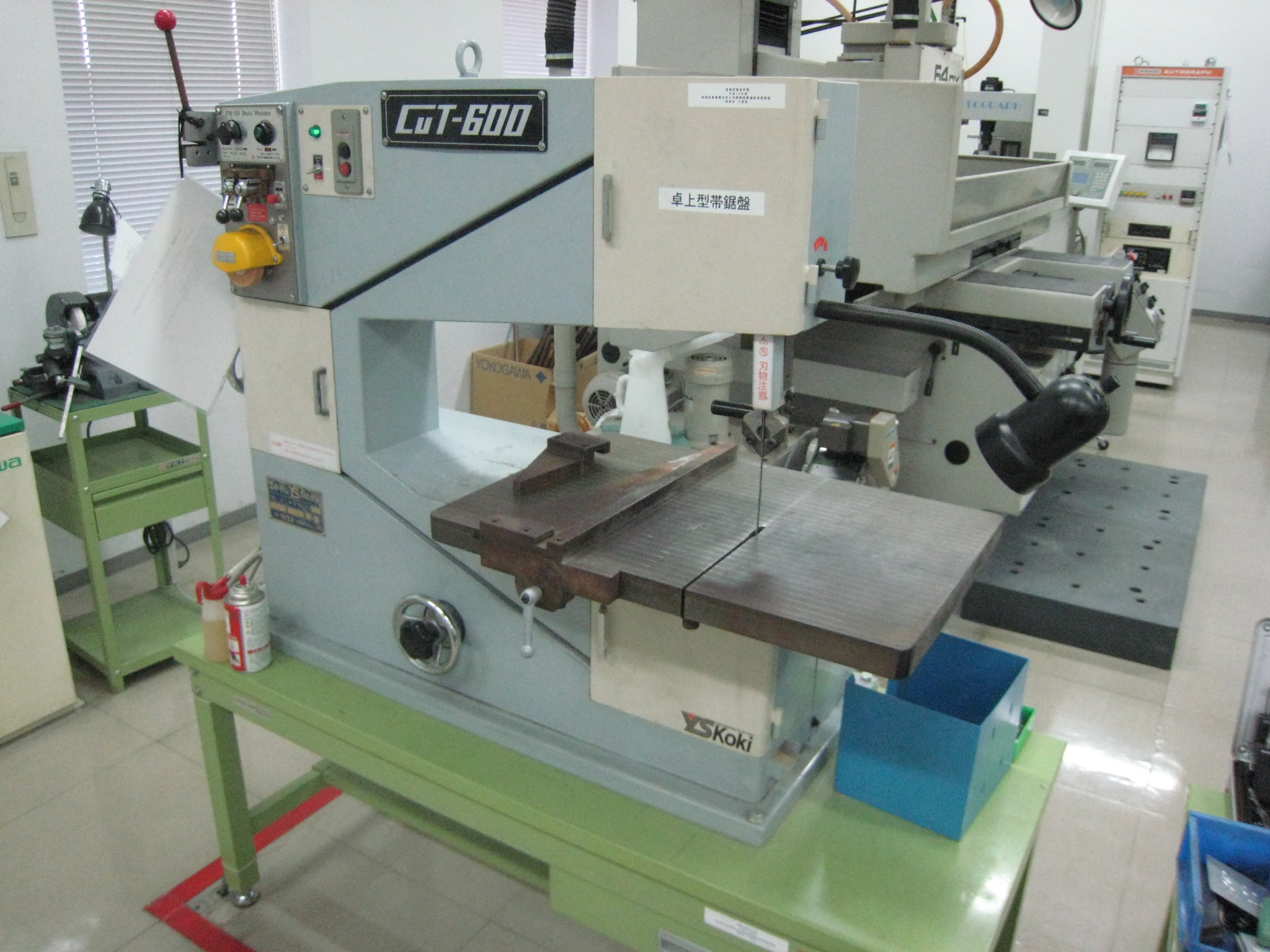

74
卓上帯鋸盤
ワイエス工機(株)
CUT-600
550
160

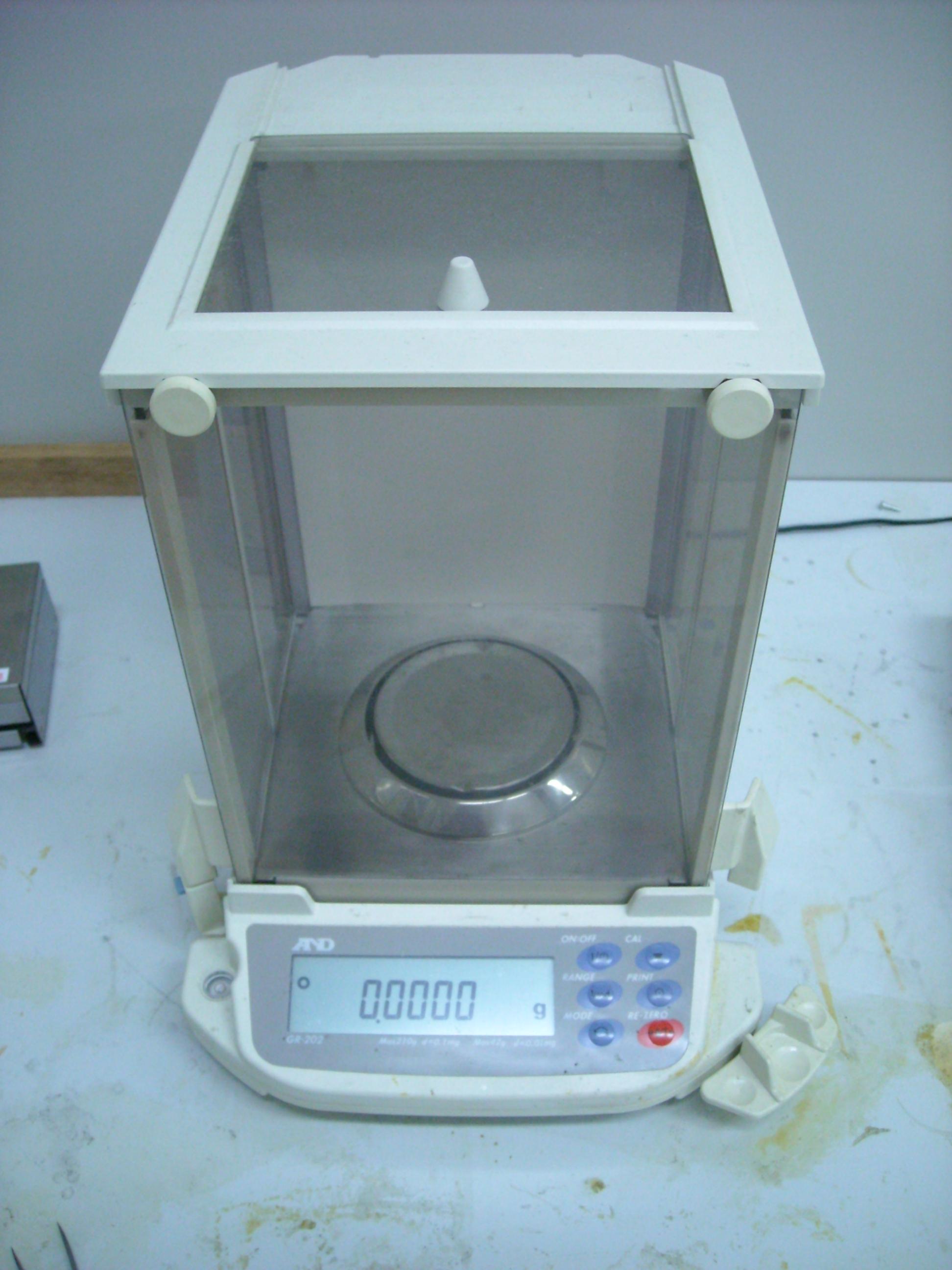

75
精密天秤
エー・アンド・デイ社
GR-202
400
10

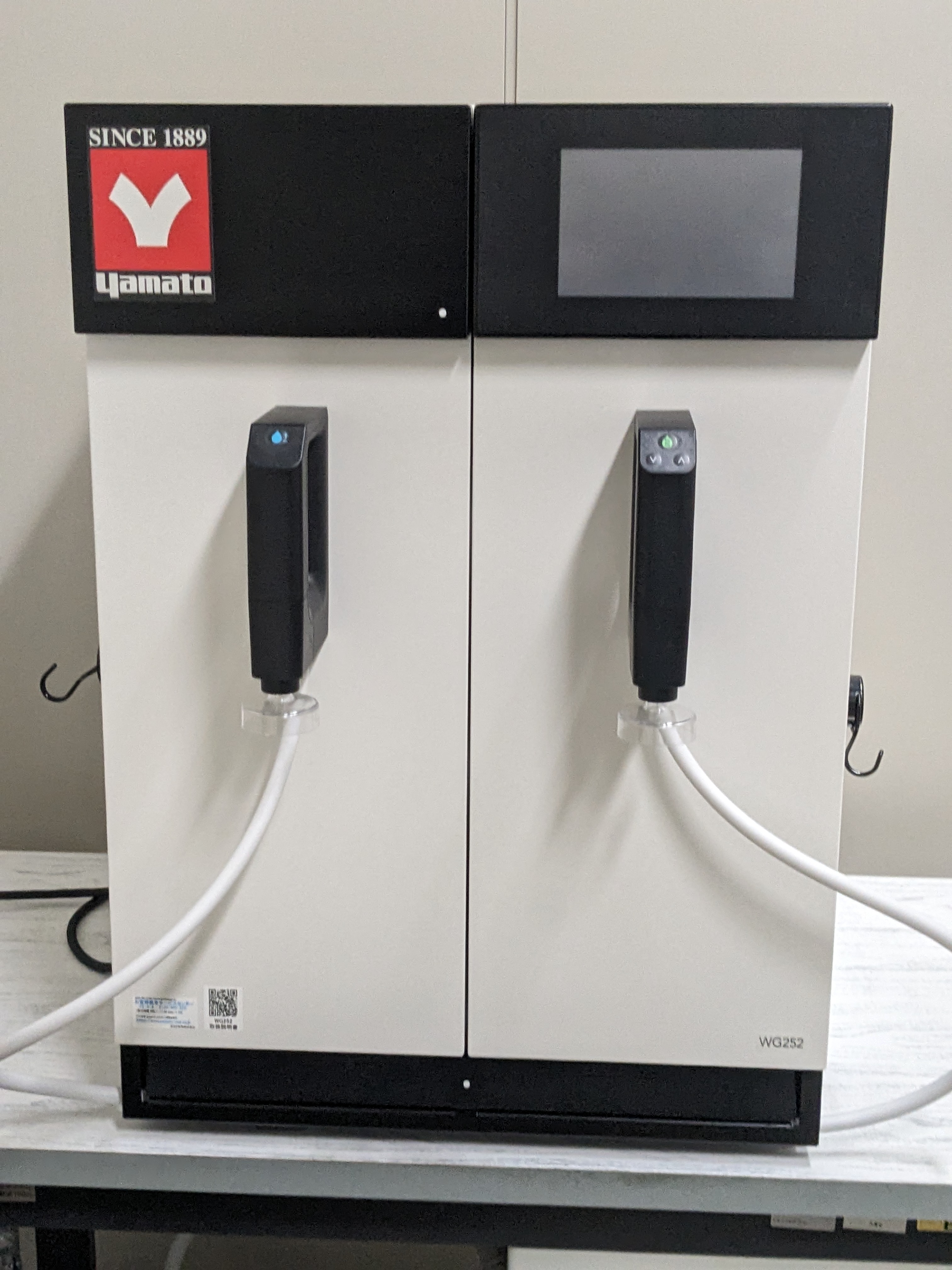

76
蒸留水製造装置
ヤマト科学(株)
WA710
780
390
77

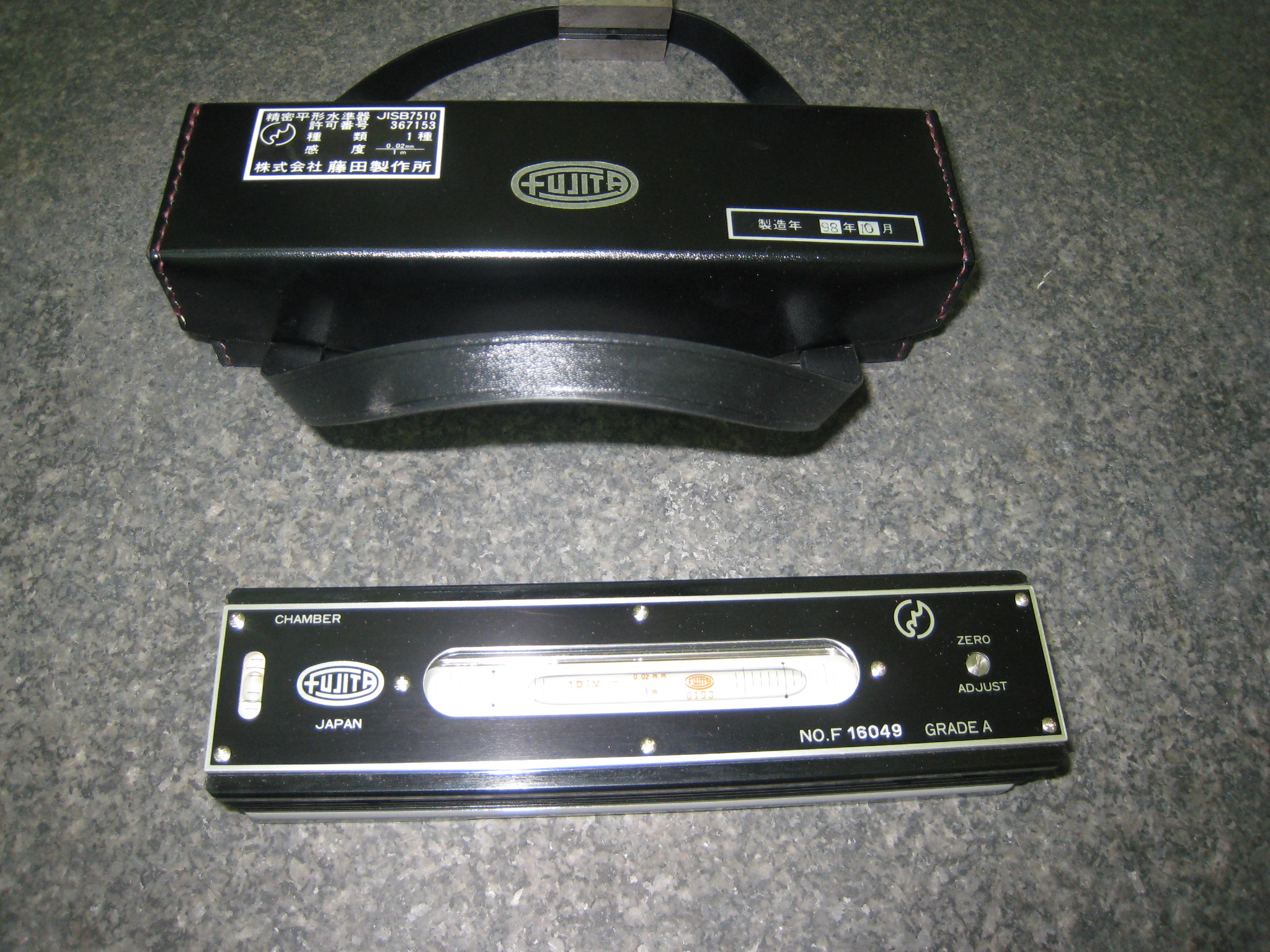

精密水準器
(株)藤田製作所
701
400
10
78

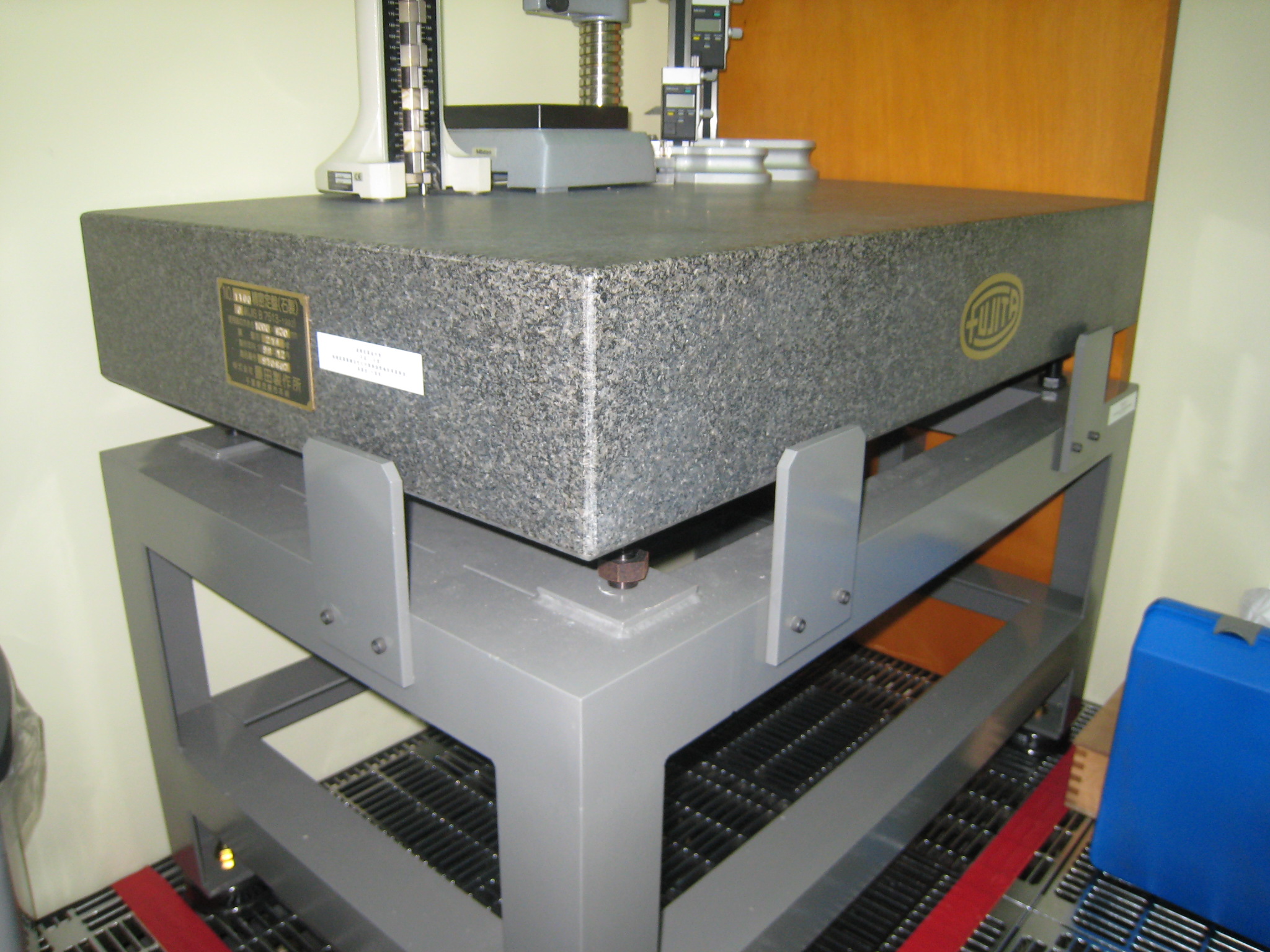

石定盤
(株)藤田製作所
1000×630×150(mm)
420
30
79

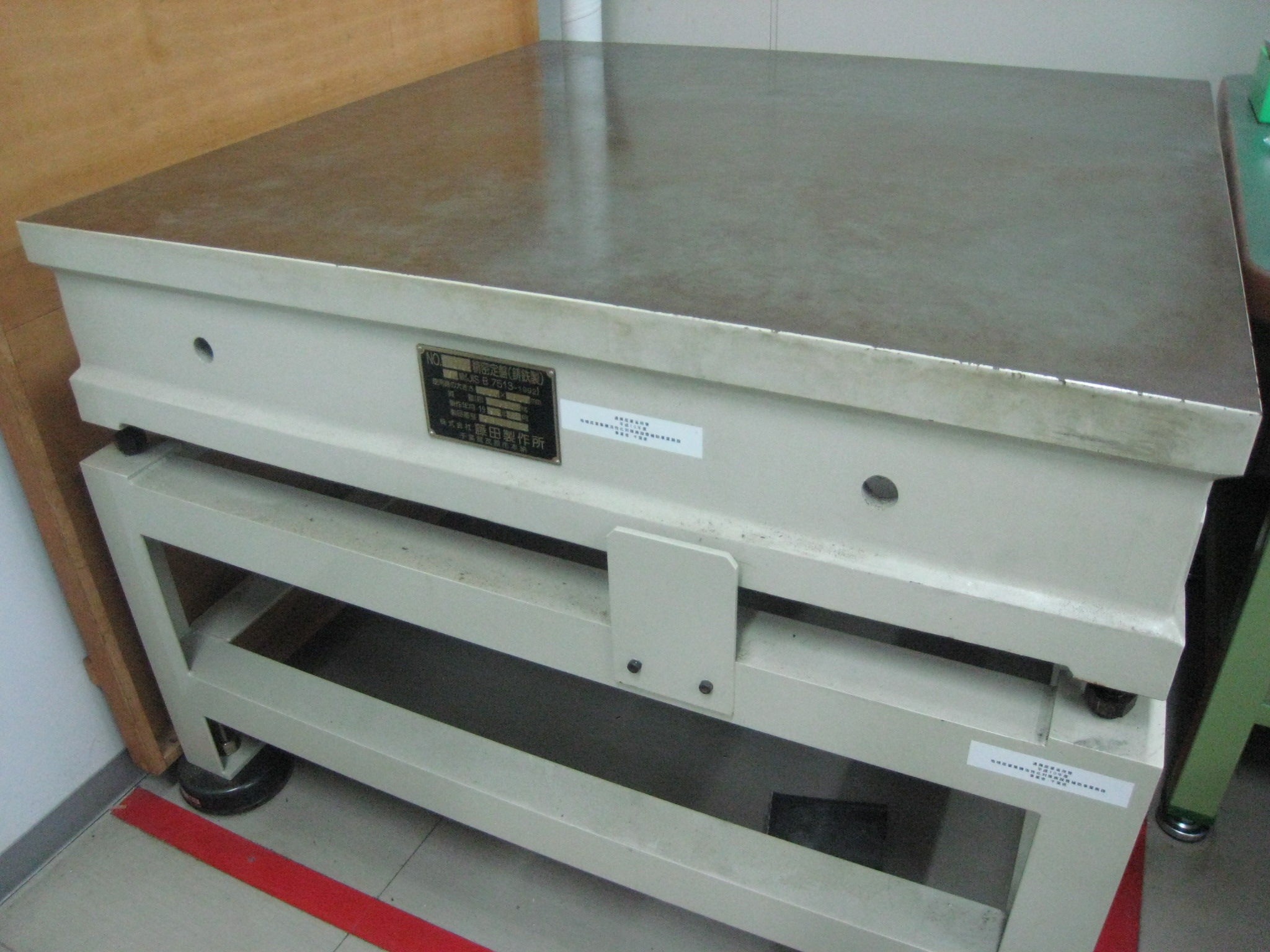

精密定盤
(株)藤田製作所
1000×1000(mm)JIS0級
440
50
80

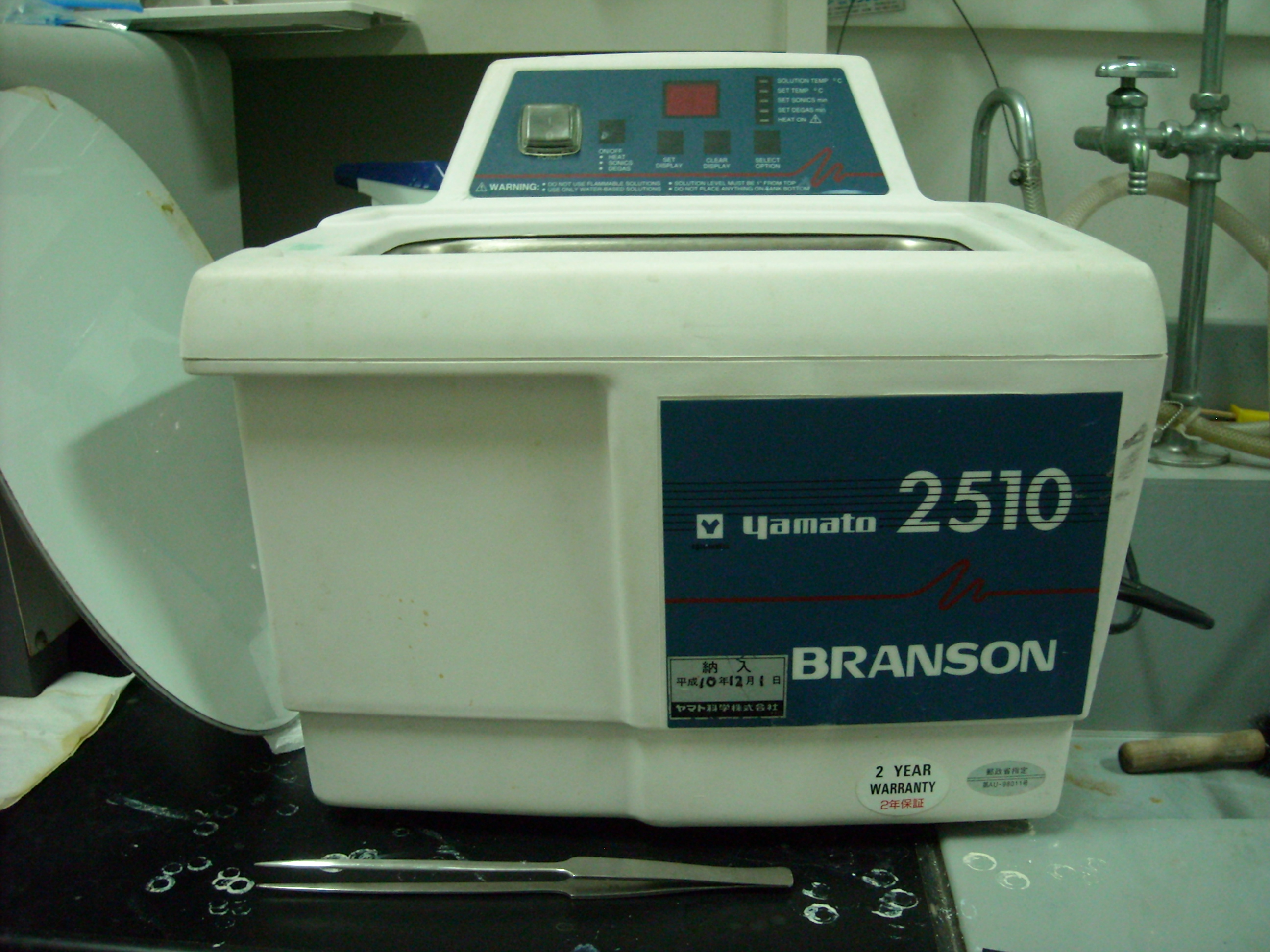

超音波洗浄器
ブラウソン社
2510J-DTH
400
10

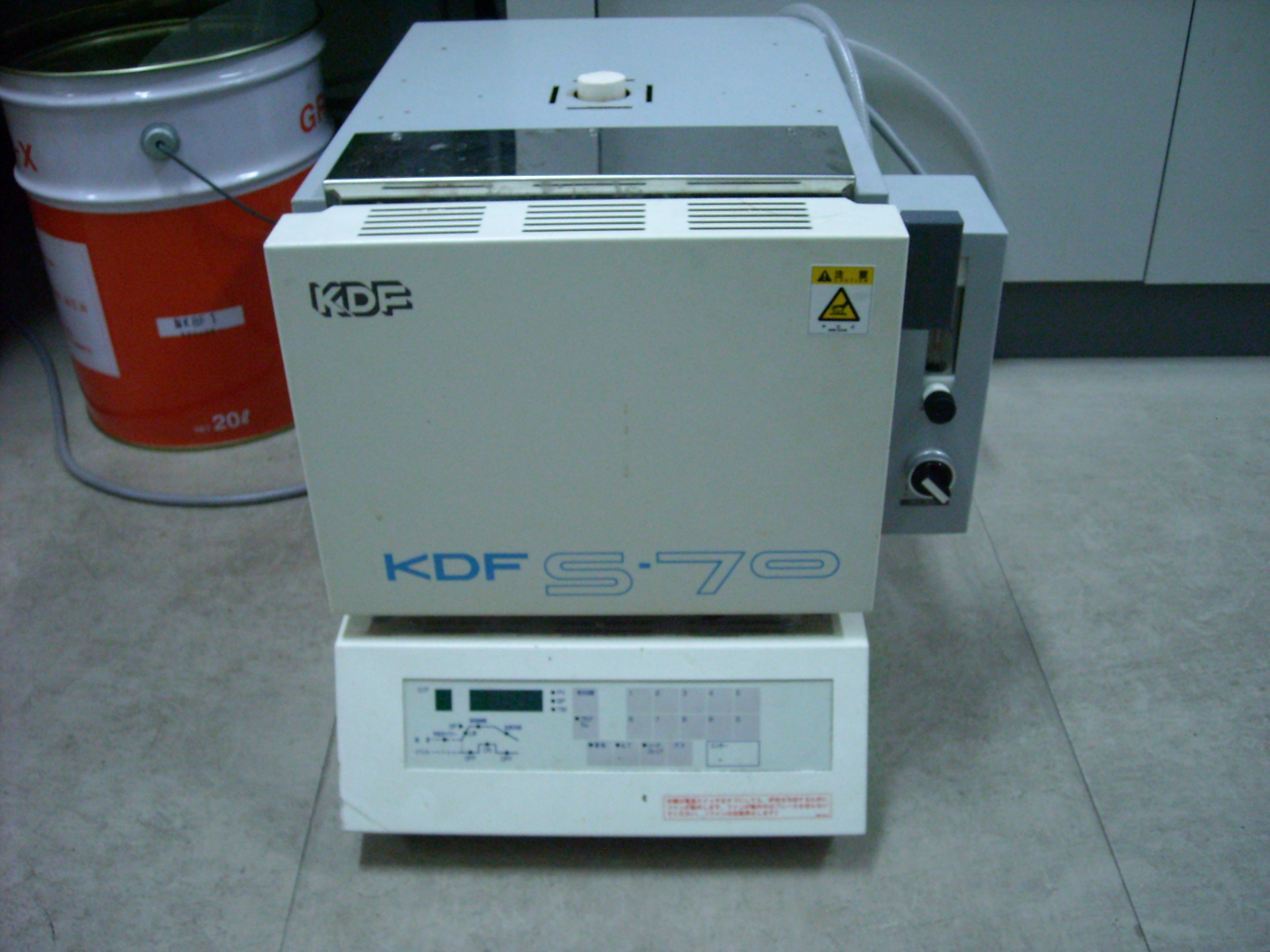

81
電気炉 ※1
(株)デンケン
S70G
450
60
設定温度100℃~1150℃の電気炉です。
82

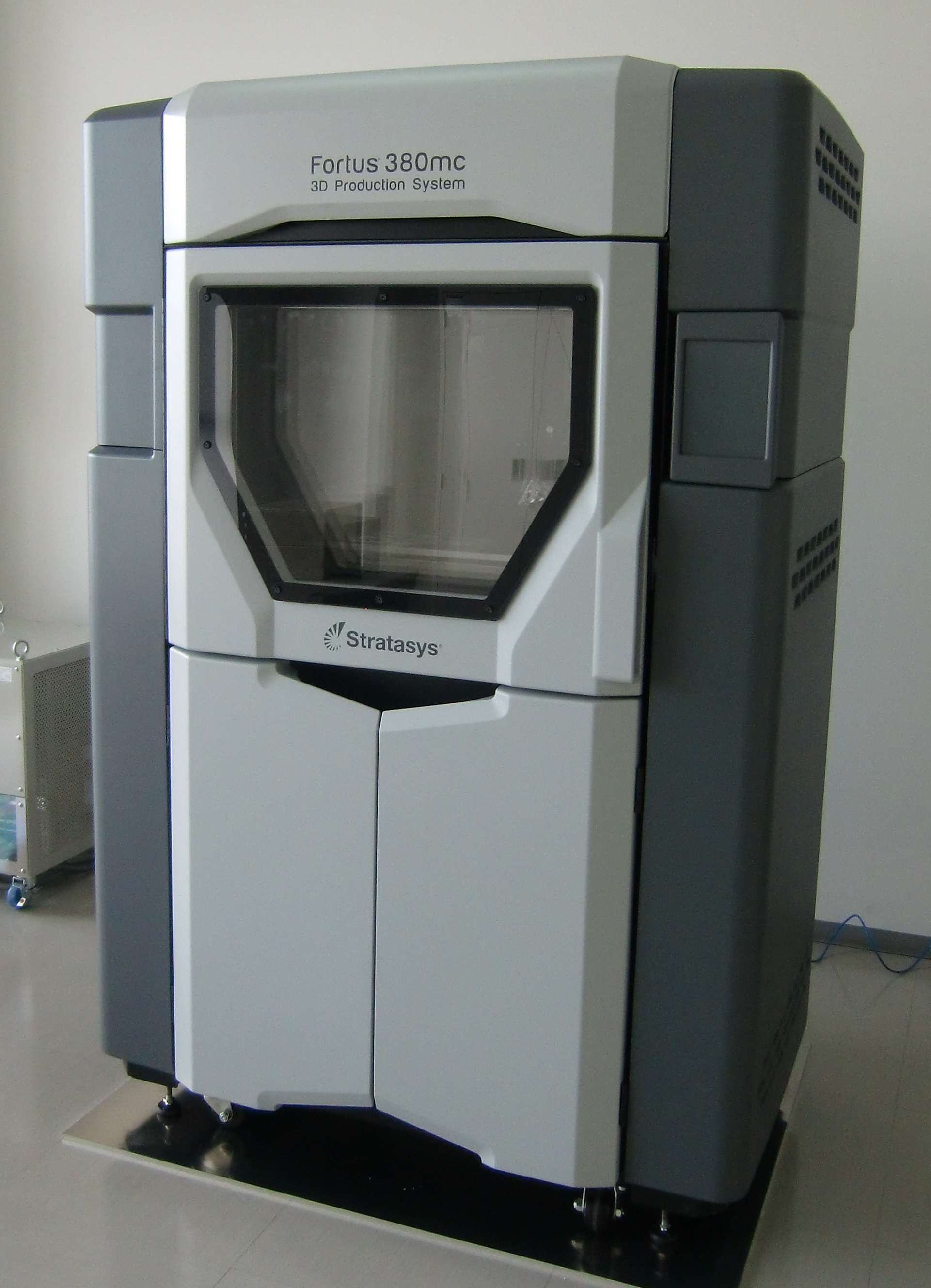

熱溶解樹脂押出し積層造形機 ※2
ストラタシス社
FORTUS380mc
2,960
1,380
熱溶解積層型(FDM)の3Dプリンターです。ABS樹脂、ASA樹脂が使用可能です。

ワークサイズ:355(W)×305(D)×305(H)mm

積層ピッチ:0.178、0.254mm

材料費等
・モデル樹脂(ABS樹脂、ASA樹脂)
  1件10立方cmごとに 720円
・サポート樹脂
  1件10立方cmごとに 870円
・サポート除去液
  最初の100立方cm 410円
  100立方cmを超え、100立方cmごとに 70円
83
恒圧恒温槽
タバイエスペック(株)
MZH-11H
5,250
2,870(1,390)
試験槽寸法:幅1000mm×高さ1000mm×奥行き1000mm(槽内突起部含まず)
温度範囲:-70~180℃
圧力範囲:80~760mmHg
棚板最大荷重:30kg×2
湿度制御不可。
84
恒温恒湿槽(大型)
楠本化成(株)
FX732P(H)
1,670
880(580)
試験槽寸法:幅1000×高さ1000×奥行き800(槽内突起部含まず)
温度範囲(温度運転時):-70~150℃
湿度範囲(湿度運転時):20~98%
棚板最大荷重:10kg×2
85
高度加速寿命試験器
楠本化成(株)
PM420
1,230
440(230)
試験槽寸法:幅270mm×高さ300mm×奥行き300mm
温度範囲:105~162℃
湿度範囲:75~99%RH
棚板最大荷重:5kg×2
86

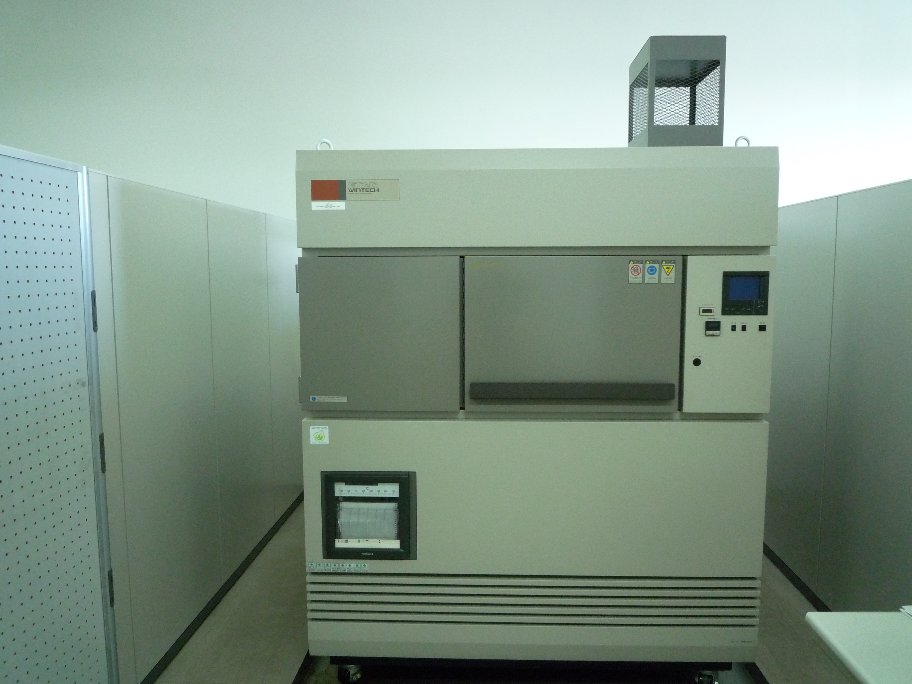

冷熱衝撃試験器
楠本化成(株)
NT1020W
2,050
1,260(880)
試験槽寸法:幅550mm×高さ350mm×奥行き350mm
高温:60~200℃
低温:-65~-30℃
棚板最大荷重:5kg×2

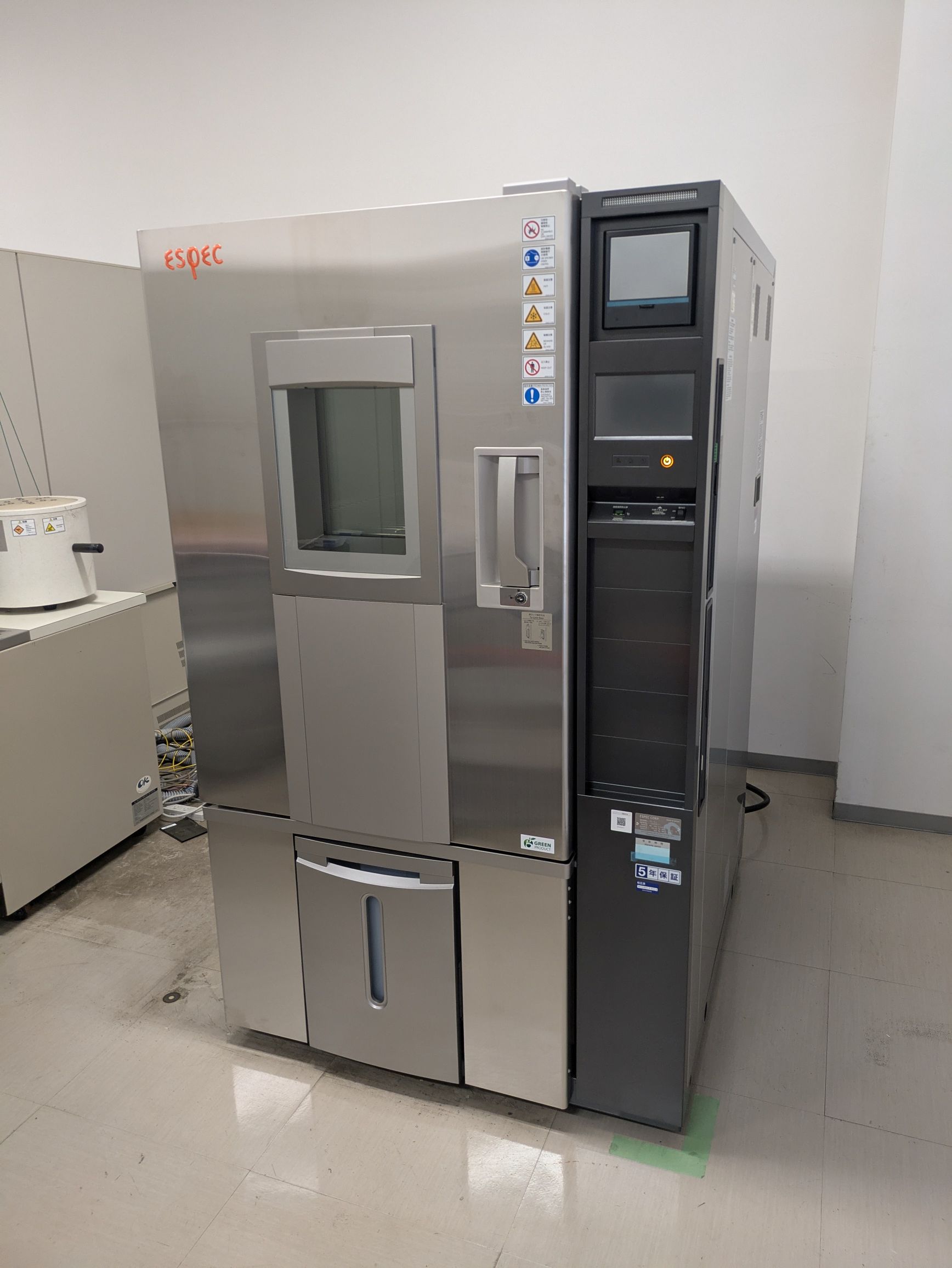

87

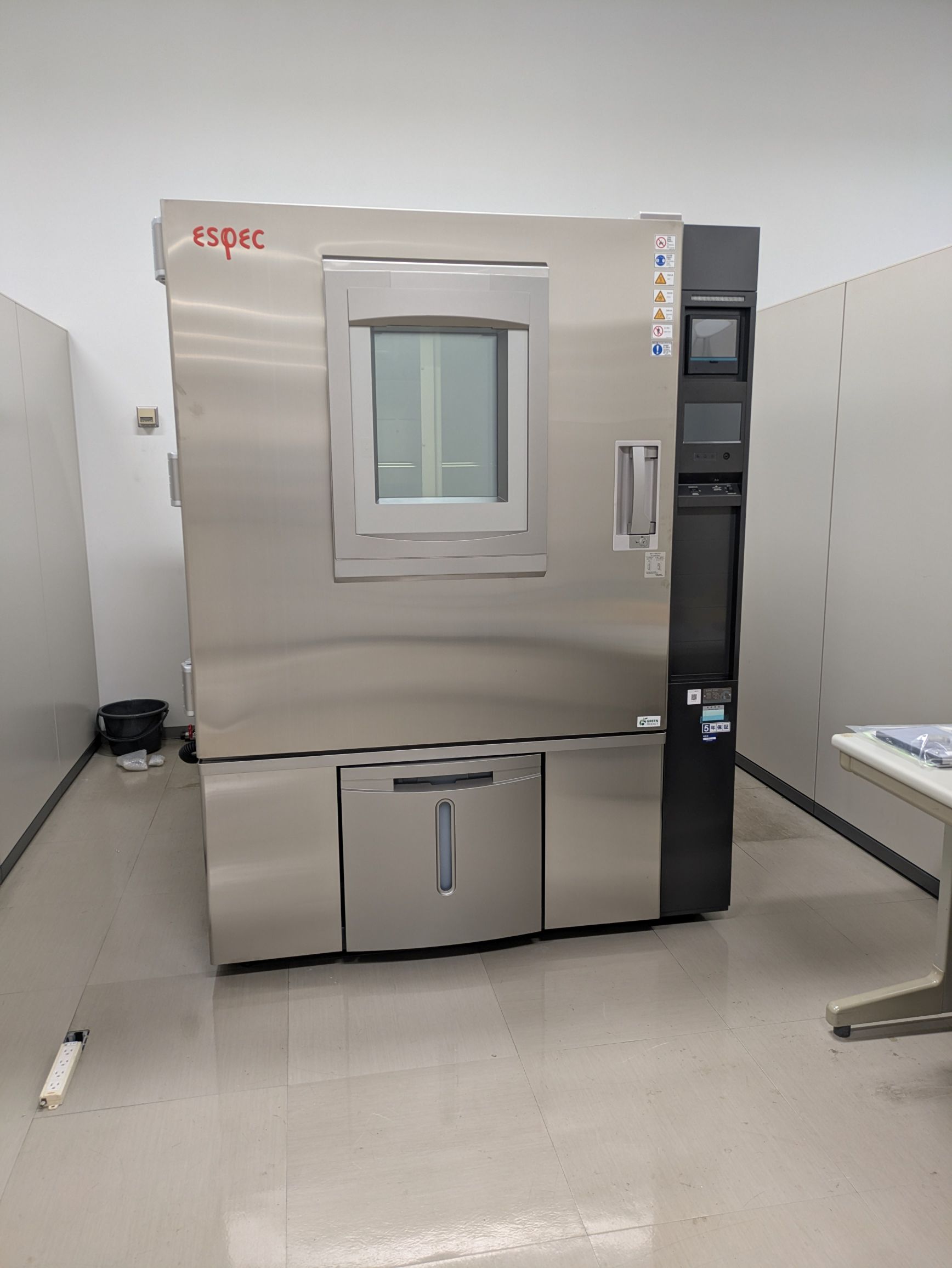

複合環境試験器(恒温恒湿槽)
タバイエスペック(株)
PL-3KPW
1,400
610(400)
試験槽寸法:幅600mm×高さ850mm×奥行き800mm(槽内突起部含まず)
温度範囲(温度運転時):-40~100℃
湿度範囲(湿度運転時):20~98%
棚板最大荷重:6kg×3
88
複合環境試験器(振動試験装置)
タバイエスペック(株)
EV-501
1,170
380(140)
正弦波振動試験のみ対応
振動方向:垂直方向
最大搭載質量:5kg

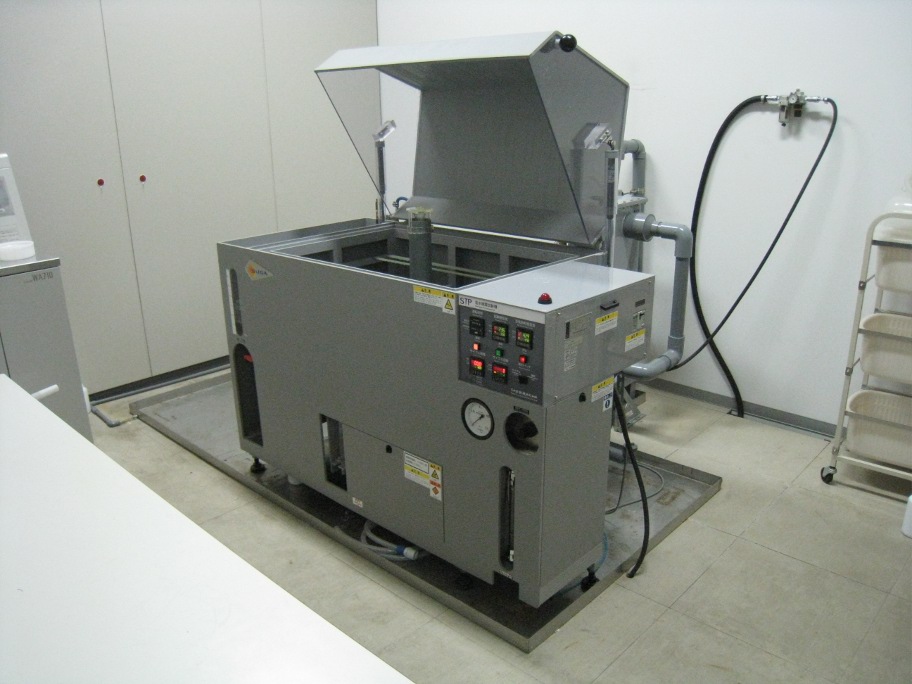

89
塩水噴霧試験機
スガ試験機(株)
STP-90V-2
1,220
430(250)
試験槽寸法:幅900mm×奥行き600mm(槽内突起部含まず)
試料枠耐過重:6kg
※1 持ち出し貸出のみ
※2 申込書は「積層造形機」用を使用してください
その他(材料費等)
・モデル樹脂 1件10立方cmごとに 720円
・サポート樹脂 1件10立方cmごとに 870円
・サポート除去液
最初の100立方cm/410円
100立方cmを超え、100立方cmごとに/70円
